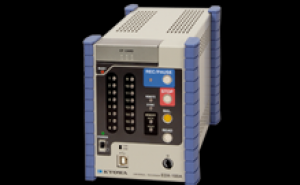

เครื่องบันทึกอเนกประสงค์ EDX-100A-2
Add to Wishlist
Available with 1 2 and 4 slots LAN port for establishing multichannel network(Max. 256 channels)
Availability:
1 in stock
ติดต่อขอใบเสนอราคา
ขอใบเสนอราคา ดาวน์โหลดเอกสารข้อมูลช่องทางการสั่งซื้ออื่น ๆ
ติดต่อทาง Line @santatech ติดต่อทางอีเมล์ santatech@gmail.com ติดต่อทางโทรศัพท์ 02-1013454รายละเอียด
EDX-100A เป็นเครื่องบันทึกข้อมูลสำหรับการวัดได้ถึง 256 ช่อง
มีบัตรคอนดิชั่นเนอร์หลายแบบสำหรับการใช้งานที่หลากหลาย
EDX-100A-2
ข้อมูลจำเพาะ
โมเดล |
EDX-100A-2 (พร้อม DCS-100A) EDX-100A-2-0 EDX-100A-2-1 (พร้อม DCS-100A และ DCS-101A) |
---|---|
แม็กซ์ ช่อง | 16 |
อินพุตแบบอะนาล็อก |
การ์ดคอนดิชั่นเนอร์เสริม ใช้กับ DPM, CDV, CTA, CFV, CCA, CVM ที่ติดตั้งอยู่ |
สามารถป้อนข้อมูลได้ | รับบัตร CAN-41A . หนึ่งใบ |
อินพุตบันทึกเสียง |
1 ช่อง. บันทึกเสียงบันทึกที่มาพร้อมกับการบันทึกควบคู่ไปกับข้อมูลการวัด (ระหว่างการวัดด้วยตนเอง) โดยใช้รีโมทคอนโทรลเฉพาะ (อุปกรณ์เสริม) |
ความถี่ในการสุ่มตัวอย่าง
วิธีการสุ่มตัวอย่าง | การสุ่มตัวอย่างแบบซิงโครนัสของทุกช่อง |
---|---|
ซีรี่ส์ความถี่สุ่มตัวอย่าง |
1Hz ถึง 100kHz (ซีรีย์ 1-2-5): สำหรับการวัด 1 ช่องสัญญาณ 1Hz ถึง 10kHz (ซีรีย์ 1-2-5): สำหรับการวัด 16 ช่องสัญญาณ 1Hz ถึง 5kHz (ซีรีย์ 1-2-5): สำหรับการวัด 32 ช่องสัญญาณ 1Hz ถึง 1kHz (1-2-5 ซีรีส์): สำหรับการวัดข้อมูล CAN |
การจัดเก็บข้อมูล |
การ์ด CF ที่แนะนำโดย Kyowa (128 MB ถึง 8 GB; ความเร็ว 45x หรือสูงกว่า) ข้อมูลสูงสุด 2 GB สำหรับการวัด 1 ครั้ง |
---|---|
การตั้งค่าเงื่อนไข |
ออนไลน์: จากพีซีผ่านพอร์ต LAN หรือ USB ออฟไลน์: โดยการอ่านจากการ์ด CF ซึ่งมีเงื่อนไขการวัดที่เขียนด้วยซอฟต์แวร์เก็บข้อมูล DCS-100A |
เงื่อนไขการออม | เงื่อนไขการตั้งค่าแอมพลิฟายเออร์และเงื่อนไขการวัดจะถูกบันทึกไว้ในหน่วยความจำแบบไม่ลบเลือนภายใน ทำให้สามารถตั้งค่าได้ทันทีด้วยเงื่อนไขก่อนหน้าเมื่อเปิดเครื่อง |
โหมดการวัด
คู่มือ |
การบันทึกข้อมูลจะเริ่มต้นหรือหยุดด้วยตนเองเมื่อบันทึกข้อมูลไปยังข้อมูลที่วัดได้ตามจำนวนที่กำหนดไว้ล่วงหน้า โหมดแมนนวลช่วยให้สามารถบันทึกเสียงบันทึกระหว่างการบันทึกข้อมูล |
---|---|
สิ่งกระตุ้น |
การบันทึกข้อมูลจะเริ่มโดยอัตโนมัติเมื่อตรงตามเงื่อนไขทริกเกอร์ที่กำหนดไว้ล่วงหน้า โปรดทราบว่าต้องไม่ใช้ข้อมูล CAN เป็นเงื่อนไขทริกเกอร์ |
ช่วงเวลา | การบันทึกข้อมูลจะทำเป็นระยะตามช่วงเวลาที่กำหนดไว้ล่วงหน้า |
เริ่ม/หยุดการบันทึกข้อมูลด้วยตนเอง | ทำได้โดยใช้พีซีหรือกดสวิตช์ที่แผงด้านหน้าหรือจากชุดควบคุมระยะไกลเฉพาะ |
---|---|
ปรับสมดุล | ช่องอินพุตความเครียดจะสมดุลโดยการกด BAL เปิดที่แผงด้านหน้าหรือจากชุดควบคุมระยะไกลเฉพาะหรือจากพีซี |
รูปแบบข้อมูลที่บันทึกไว้ | KS2 รูปแบบมาตรฐานของ Kyowa ซึ่งช่วยให้สามารถวิเคราะห์ข้อมูลด้วยซอฟต์แวร์วิเคราะห์ข้อมูลเสริม DAS-200A |
การรวบรวมข้อมูล | พอร์ต LAN หรือ USB ช่วยให้ถ่ายโอนข้อมูลออนไลน์ไปยังพีซี ในขณะที่การ์ด CF ช่วยให้ถ่ายโอนข้อมูลแบบออฟไลน์ |
TEDS |
อ่านข้อมูลของเซ็นเซอร์และตั้งค่าเป็นเงื่อนไขของช่องสัญญาณโดยอัตโนมัติ [การ์ดคอนดิชั่นเนอร์ที่รองรับ] CDV-40B (-F) DPM-42B (-F) DPM-42B-I (-F) CCA-40A (-F) CDV-44AS CDA-44AS/45AS CVM-41A AD-40AS ( -F) |
การทำงานแบบซิงโครนัส |
สายเคเบิลแบบซิงโครนัสช่วยให้สามารถเชื่อมต่อแบบคาสเคดของ EDX-100A ได้สูงสุด 8 เครื่อง แม้ว่าข้อมูลจะถูกบันทึกเป็นไฟล์แยกกันในการ์ด CF ที่เสียบเข้าไปในแต่ละยูนิต ไฟล์ของการ์ดทั้งหมดจะถูกรวมเป็นไฟล์เดียวหลังจากถ่ายโอนข้อมูลออนไลน์หรือออฟไลน์ไปยังพีซี |
เอาต์พุตแบบอะนาล็อก |
ทั้งหมด ยกเว้น CDV-40B (-F), AD-40AS (-F) และ CAN-41A การ์ดคอนดิชั่นเนอร์มีคอนเน็กเตอร์เอาท์พุตแบบแอนะล็อก ทำให้สามารถตรวจสอบแรงดันไฟฟ้าได้ (±5 VFS) |
ช่องเสียบการ์ด CF | 1 (สำหรับการบันทึกข้อมูลและการตั้งค่าเงื่อนไข) |
อินเทอร์เฟซ
LAN และ USB (สำหรับการควบคุมและการถ่ายโอนข้อมูล) สลับได้ | |
LAN I/F |
คอน เนคเตอร์ 10BASE-T/100BASE-TX : แจ็คโมดูลาร์ RJ45 |
USB I/F |
สอดคล้องกับ USB 2.0 (ความเร็วสูง) ตัวเชื่อมต่อ: เต้ารับ Series B |
สวิตช์การทำงาน |
REC/PAUSE: เริ่ม/หยุดการบันทึกข้อมูล STOP: หยุดการบันทึกข้อมูล BAL.: ดำเนินการปรับยอดดุล READ: อ่านและกำหนดเงื่อนไข ID: ตั้งค่า ID No. ของ EDX-100A LAN/USB: สลับพอร์ตการสื่อสาร |
---|---|
ตัวชี้วัด |
ไฟ LED แสดงสถานะการทำงาน: ไฟ LED แสดงสถานะช่อง 7 ช่อง: ตัวเลขตรงกับจำนวนช่องสัญญาณที่มีให้ |
คอนเนคเตอร์ควบคุมภายนอก |
CONT IN และ CONT OUT (สำหรับรีโมทคอนโทรลและการทำงานแบบซิงโครนัส) |
อุณหภูมิในการทำงาน | 0 ถึง 50ºC |
ความชื้นในการทำงาน | 20 ถึง 90% (ไม่กลั่นตัว) |
อุณหภูมิในการจัดเก็บ | -20 ถึง 60ºC |
ทนต่อแรงสั่นสะเทือน |
±29.42 ม./วินาที2 (3 G), 5 ถึง 55 Hz (เมื่อใช้งาน) ±49.03 ม./วินาที2 (5 G), 5 ถึง 55 Hz (เมื่อไม่ได้ใช้งาน) |
ทนต่อแรงกระแทก | 196.1 ม./วินาที2 (20 G) /11 ms |
พาวเวอร์ซัพพลาย |
ขั้วต่อ 10 ถึง 18 VDC : ต้องใช้แหล่งจ่ายไฟ DC RM12BRD-4PH (Hirose) หรืออะแดปเตอร์ AC เฉพาะที่เป็นอุปกรณ์เสริม |
การบริโภคในปัจจุบัน |
ประมาณ 1.8 A (เมื่อใช้งานกับ 12 VDC โดยติดตั้งการ์ด CDV-40B 2 ใบและโหลดเต็ม) |
ขนาด | 92.5 W x 132.5 H x 255 D มม. (ไม่รวมส่วนที่ยื่นออกมา) |
น้ำหนัก |
1.8 กก. (2.0 กก. พร้อมการ์ด CDV-40B 2 ใบ) |
อุปกรณ์มาตรฐาน |
สายไฟ DC P-76 สายกราวด์ P-72 สาย USB N-38 การ์ด CF (1 GB) DVD (ซอฟต์แวร์เก็บข้อมูลไดนามิก DCS-100A) *DCS-100A เป็นอุปกรณ์เสริมสำหรับรุ่นที่มีส่วนต่อท้าย "-0" |
---|---|
อุปกรณ์เสริม |
สาย USB N-39 (2 ม.) สายเคเบิลซิงโครนัส N-128 สายเคเบิลซิงโครนัสของกล้อง N-98, N-99, N-101 อะแดปเตอร์ AC UIA345-12 (สำหรับสหรัฐอเมริกา: UNI345-1238) ตัว ยึดสายเคเบิล ชุดต่อขยายแบบซิงโครนัส ESYN-30A รีโมท ชุดควบคุม RCU-41A ชุดแบตเตอรี่สำหรับไฟดับทันที EDB-41B ชุดตรวจสอบ EMON-20A แผงจำลอง EDX2000-DUMMY |
