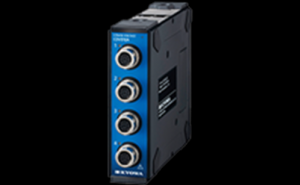

เครื่องบันทึกขนาดกะทัดรัด CTRS-CDV010A
Add to Wishlist
ชนิดโมดูลาร์เพื่อการขยายที่ง่ายดายและสูงสุด 128 ช่อง การติดตั้งและความยืดหยุ่นสูง ความต้านทานการกระแทก: 490 ม./วินาที2 (50 G) ซิงโครนัสทุกช่อง 20 kHz (สำหรับ 4 ช่องสัญญาณ) การวัด 1 ช่องสัญญาณสูงสุด 100 kHzการตรวจสอบแบบเรียลไทม์แบบไร้สายเป็นไปได้
Availability:
1 in stock
ติดต่อขอใบเสนอราคา
ขอใบเสนอราคา ดาวน์โหลดเอกสารข้อมูลช่องทางการสั่งซื้ออื่น ๆ
ติดต่อทาง Line @santatech ติดต่อทางอีเมล์ santatech@gmail.com ติดต่อทางโทรศัพท์ 02-1013454รายละเอียด
เครื่องบันทึกภาพขนาดกะทัดรัด CTRS-100 Series นี้มีโครงสร้างที่กะทัดรัด น้ำหนักเบา และทนต่อแรงกระแทก ใช้ได้กับการวัดความเครียดต่างๆ ในสภาพแวดล้อมที่ต้องเผชิญกับการสั่นสะเทือนและแรงกระแทกในพื้นที่จำกัด เช่น การทดสอบการขับขี่ยานพาหนะสองล้อและการใช้งานจริง เรือและการวัดบนโต๊ะ
ข้อมูลจำเพาะ
ช่องเสียบอินพุต
รูปร่างตัวเชื่อมต่อ |
NDIS4109 (กลมเล็ก 9 พิน) เต้ารับ รุ่น EPRC07-RX9FNDIS |
---|---|
ปลั๊กที่ใช้ร่วมกันได้ |
ปลั๊ก NDIS4109 (กลมเล็ก 9 พิน) รุ่น EPRC07-P9MNDIS |
เป้าหมายการวัด |
[การวัดความเครียด] ส เตรนเกจ*1 ทรานสดิวเซอร์สเตรนเกจ [การวัดแรงดัน] แรงดันไฟ |
---|---|
ความต้านทานสะพานที่เข้ากันได้ |
[การวัดความเครียด] เมื่อตั้งค่าการกระตุ้นสะพานเป็น 2 V: 120 ถึง 1000 Ω เมื่อตั้งค่าการกระตุ้นสะพานเป็น 5 V: 350 ถึง 1000 Ω [การวัดแรงดันไฟฟ้า] N/A |
เกจแฟกเตอร์ |
[การวัดความเครียด] 2.00 คงที่ [การวัดแรงดันไฟฟ้า] N/A |
สะพานกระตุ้น/กระตุ้นเซ็นเซอร์ |
[การวัดความเครียด] 2, 5 VDC เอาต์พุตสูงสุด 20 mA ต่อช่องสัญญาณ [การวัดแรงดันไฟฟ้า] 2, 5 VDC *2 , OFF(0 V) สามารถเอาท์พุตได้สูงสุด 20 mA ต่อช่องสัญญาณ |
อิมพีแดนซ์อินพุต |
[การวัดความเครียด] N/A [การวัดแรงดันไฟฟ้า] 3.6 MΩ ±10% |
โหมดอินพุต |
[การวัดความเครียด] อินพุทดิฟเฟอเรนเชียลที่สมดุล [การวัดแรงดัน] อินพุทดิฟเฟอเรนเชียลที่สมดุล |
ช่วงการวัด
วิธีการตั้งค่า |
[การวัดความเครียด] วิธีช่วงใดๆ หรือ OFF [การวัดแรงดันไฟฟ้า] วิธีช่วงใดๆ หรือ OFF |
---|---|
ช่วงที่กำหนดได้ |
[การวัดความเครียด] ขั้นต่ำ: 1000 × 10 -6ความเครียด สูงสุด: 50000 × 10 -6ความเครียด [การวัดแรงดันไฟฟ้า] ขั้นต่ำ: 1 V สูงสุด: 50 V |
ขั้นตอนการตั้งค่า |
[การวัดความเครียด] ・1,000 ถึง 10,000 × 10 -6ความเครียด: 100 × 10 -6ความเครียดขั้น ・10000 ถึง 50000 × 10 -6ความเครียด: 1,000 × 10 -6ความเครียดขั้น [การวัดแรงดันไฟฟ้า] ・1 ถึง 10 V: 0.1 V ขั้นตอน ・10 ถึง 50 V: 1 V ขั้นตอน |
ความแม่นยำของช่วง |
[การวัดความเครียด] ภายใน ±0.2% FS [การวัดแรงดันไฟฟ้า] ภายใน ±0.2% FS |
---|---|
ความไม่เชิงเส้น |
[การวัดความเครียด] ภายใน ±0.1% FS [การวัดแรงดันไฟฟ้า] ภายใน ±0.1% FS |
ความเสถียรของอุณหภูมิ
จุดศูนย์ |
[การวัดความเครียด] ภายใน ±(0.009% FS + 0.9 × 10 -6ความเครียด)/°C [การวัดแรงดันไฟฟ้า] ภายใน ±(0.009% FS + 0.21 mV)/°C |
---|---|
ความไว |
[การวัดความเครียด] ภายใน ±0.03%/°C [การวัดแรงดันไฟฟ้า] ภายใน ±0.03%/°C |
ความเสถียรของเวลา
จุดศูนย์ |
[การวัดความเครียด] ภายใน ±(0.09% FS + 9 × 10 -6ความเครียด)/8 ชม. [การวัดแรงดันไฟฟ้า] ภายใน±(0.09% FS + 0.1 mV)/8 ชม. |
---|---|
ความไว |
[การวัดความเครียด] ภายใน ±0.3%/8 ชม. [การวัดแรงดันไฟฟ้า] ภายใน ±0.3%/8 ชม |
ปรับสมดุล
การตั้งค่า |
[การวัดความเครียด] สำหรับแต่ละช่อง เลือก ON, OFF, หรือ NONE ได้ เปิด: ดำเนินการปรับสมดุลและตั้งค่าที่วัดได้เป็นศูนย์ ปิด: อย่าดำเนินการปรับสมดุลอีกครั้ง ไม่มี: สามารถปิดใช้งานการปรับบาลานซ์เพื่อตรวจสอบค่าความไม่สมดุลเริ่มต้น (แรงดันไฟขาเข้า) [การวัดแรงดันไฟฟ้า] สามารถเลือกเปิด ปิด หรือ NONE แต่ละช่องได้ เปิด: ดำเนินการปรับสมดุลและตั้งค่าที่วัดได้เป็นศูนย์ ปิด: อย่าดำเนินการปรับสมดุลอีกครั้ง ไม่มี: สามารถปิดใช้งานการปรับบาลานซ์เพื่อตรวจสอบค่าความไม่สมดุลเริ่มต้น (แรงดันไฟขาเข้า) |
---|---|
วิธีการใช้งาน |
[การวัดความเครียด] ใช้งานเครื่องชั่งโดยใช้ซอฟต์แวร์ควบคุม*3หรือใช้งานสวิตช์ BAL รีโมทคอนโทรลพิเศษ [การวัดแรงดันไฟฟ้า] ใช้งานเครื่องชั่งโดยใช้ซอฟต์แวร์ควบคุม*3หรือใช้งานสวิตช์ BAL รีโมทคอนโทรลพิเศษ |
วิธีการปรับ |
[การวัดความเครียด] สมดุลอัตโนมัติ (บันทึกไว้ในหน่วยความจำแบบไม่ลบเลือน) [การวัดแรงดันไฟฟ้า] สมดุลอัตโนมัติ (บันทึกไว้ในหน่วยความจำแบบไม่ลบเลือน) |
ช่วงการปรับ |
[การวัดความเครียด] ภายใน ±10000 × 10 -6ความเครียด [การวัดแรงดันไฟฟ้า] ภายใน ±10 V |
ความแม่นยำ |
[การวัดความเครียด] ภายใน ±(0.1% FS +2 × 10 -6ความเครียด) [การวัดแรงดันไฟฟ้า] ภายใน ±0.1% FS |
ไม่มีความแม่นยำ |
[การวัดความเครียด] ภายใน ±1% FS *4 [การวัดแรงดันไฟฟ้า] ภายใน ±0.2% FS |
ช่วงอินพุต |
[การวัดความเครียด] ภายใน ±60000 × 10 -6ความเครียด [การวัดแรงดันไฟฟ้า] ภายใน ±60 V |
---|---|
แรงดันไฟฟ้าอินพุตโหมดทั่วไป |
[การวัดความเครียด] N/A [การวัดแรงดันไฟฟ้า] ภายใน ±20 V |
คะแนนสูงสุดแอบโซลูท
ป้อนข้อมูล |
[การวัดความเครียด] ±5 V [การวัดแรงดันไฟฟ้า] ±70 V |
---|
การตอบสนองความถี่ | DC ถึง 20 kHz, -3 ±1 dB (ที่ 20 kHz) |
---|
LPF
ลักษณะการโอน | อันดับที่ 5 บัตเตอร์เวิร์ธ |
---|---|
ตัดความถี่ | 10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k Hz เช่นเดียวกับ FLAT *5 , AUTO *6 |
อัตราส่วนแอมพลิจูดที่จุดตัด | -3 ±1 dB |
ลักษณะการลดทอน | -30 ±3 เดซิเบล/ต.ค. *7 |
HPF
ตัดความถี่ | 0.2, 1 Hz และ OFF |
---|
การแปลงโฆษณา
ปณิธาน | 24 บิต |
---|---|
วิธี | การสุ่มตัวอย่างแบบซิงโครนัสของทุกช่อง |
อินดิเคเตอร์ | LED แสดงสถานะ, LED แสดงสถานะช่อง |
---|
ฟังก์ชั่นอื่นๆ
ฟังก์ชันตรวจสอบความต้านทานอินพุต |
ฟังก์ชันตรวจสอบความต้านทานบริดจ์ ความ แม่นยำภายใน ±2% ใช้สำหรับตรวจสอบการเชื่อมต่อเซ็นเซอร์ |
---|---|
TEDS | อ่านข้อมูล TEDS และนำไปใช้กับเงื่อนไขการวัด *3 |
พาวเวอร์ซัพพลาย | ให้บริการโดย CTRS-100A หรือ CTRS-BATT010A |
---|---|
การใช้พลังงาน | ประมาณ 2.1 W (เมื่อจ่ายไฟ 12 VDC) |
อุณหภูมิในการทำงาน | -10 ถึง 50°C |
ความชื้นในการทำงาน | 20 ถึง 90% (ไม่กลั่นตัว) |
อุณหภูมิในการจัดเก็บ | -20 ถึง 60°C |
ความต้านทานการสั่นสะเทือน | 49.0 ม./วินาที2 (5 G), 5 ถึง 200 Hz |
กันกระแทก | 490 ม./วินาที2 (50 G), 11 ms หรือน้อยกว่า, ฮาล์ฟไซน์เวฟ |
ขนาด |
26.6 W × 92 H × 94 D มม. (ไม่รวมส่วนที่ยื่นออกมาและตัวป้องกัน) |
น้ำหนัก | ประมาณ 240 กรัม |
ถั่วยูทิลิตี้ | ขนาด: M4, 6 ตำแหน่ง |
* ข้อมูลจำเพาะของหน่วยวัดใช้กับสถานะที่ อุณหภูมิคงที่หลังจากเวลาอุ่นเครื่อง 30 นาที *1 จำเป็นต้องใช้กล่องสะพานแยก *2 เมื่อเซ็นเซอร์กระตุ้นเป็น 2 VDC ด้านบวกของการกระตุ้นเซ็นเซอร์คือ +1 V และด้านลบคือ -1 V เมื่อเซ็นเซอร์กระตุ้นเป็น 5 VDC ด้านบวกของการ กระตุ้นเซ็นเซอร์คือ +2.5 V และ ด้านลบคือ -2.5 V. *3 เมื่อการควบคุมออนไลน์ดำเนินการโดยพีซีเท่านั้น *4 เมื่อความต้านทานบริดจ์อยู่ที่ 350 Ω *5 เมื่อตั้งค่า FLAT ความถี่คัทออฟจะตั้งไว้ที่ประมาณ 25 เฮิร์ทซ์ อย่างไรก็ตาม ไม่มีการปรับใช้ข้อกำหนดอัตราส่วนแอมพลิจูดของจุดตัดจุดตัด *6 เมื่อตั้งค่า AUTO ความถี่ตัดจะถูกตั้งไว้ที่ประมาณ 1/4 ความถี่สุ่มตัวอย่างที่ระบุ *7 ไม่รวมความถี่ตัดที่เกิน 5 kHz |
อุปกรณ์มาตรฐาน |
ฝาครอบขั้วต่อสแต็ค (ตัวเมีย) ฝาครอบขั้วต่อสแต็ค (ตัวผู้) ฝาครอบขั้วต่ออินพุต × 4 |
---|---|
อุปกรณ์เสริม |
4109P-S32-7 (หุ้มฉนวน 4 ตัวนำ) N-129 4109P-S32-7 (หุ้มฉนวน 6 ตัวนำ) U-136 ปลั๊ก 4109P-BNC U-137 4109P-BNC แจ็ค U-129 4109P-R05 แจ็ค U-138 |
