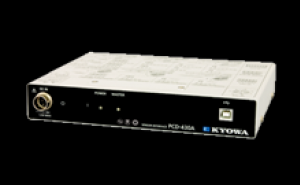

เครื่องมือวัดคลื่นพาหะ PCD-430A
Add to Wishlist
สามารถเลือกสัญญาณเข้าของความเครียดหรือแรงดันได้ทีละช่อง การสุ่มตัวอย่างแบบซิงโครนัส 4 หน่วยโดยใช้ชุดขั้วต่อแบบเรียงซ้อน ST-1A (อุปกรณ์เสริม) เข้ากันได้กับ TEDS (UI-10A และ UI-11A) ความถี่ในการสุ่มตัวอย่าง: สูงสุด 10 kHz
Availability:
Out of stock
ติดต่อขอใบเสนอราคา
ขอใบเสนอราคาช่องทางการสั่งซื้ออื่น ๆ
ติดต่อทาง Line
@santatech
ติดต่อทางอีเมล์
santatech@gmail.com
ติดต่อทางโทรศัพท์
02-1013454
รายละเอียด
PCD-430A เป็นเครื่องมือวัดคลื่นพาหะสำหรับวัดสเตรนเกจ ทรานสดิวเซอร์สเตรนเกจ และแรงดันไฟฟ้าผ่านอินเทอร์เฟซ USB
วางซ้อนกันได้ถึง 4 หน่วยสำหรับการวัดใน 16 ช่องสัญญาณ
ข้อมูลจำเพาะ
| เป้าหมายการวัด | สเตรนเกจและทรานสดิวเซอร์สเตรนเกจ |
|---|---|
| ช่อง | 4 |
| แบบฟอร์มการป้อนข้อมูล | อินพุทดิฟเฟอเรนเชียลที่สมดุล |
| การทำงานแบบซิงโครนัส | สูงสุด 4 ยูนิต 16 ช่อง |
| ความต้านทานเกจที่เข้ากันได้ |
ควอเตอร์บริดจ์ ระบบ 2 สาย, ระบบ 3 สาย: 120 Ω ระบบครึ่งบริดจ์, ระบบฟูลบริดจ์: 120 ถึง 1,000 Ω |
| ช่องเสียบอินพุต | ขั้วต่อ D-sub 37 พิน |
| สะพานกระตุ้น | AC 2 V rms |
| เกจแฟกเตอร์ | 2.00 คงที่ |
| ปรับสมดุล |
ความต้านทาน: ภายใน ±2% (±10 k × 10 -6ความเครียด) ความ จุ: ภายใน 5000 pF |
| วิธีการปรับสมดุล |
ความต้านทาน: สมดุลอัตโนมัติ ความ จุ: วิธี CST (การติดตามความจุด้วยตนเอง) |
| ความไม่เชิงเส้น | ภายใน ±0.1% FS |
| แนว |
200, 500, 1 k, 2 k, 5 k, 10 k และ 20 k × 10 -6ความเครียด -7 ขั้นตอน ความแม่นยำ: ภายใน ±0.5% FS |
| การตอบสนองความถี่ | DC ถึง 200 Hz ค่าเบี่ยงเบน: ภายใน ±10% |
| ความถี่ในการสุ่มตัวอย่าง |
แม็กซ์ 10 kHz (สุ่มตัวอย่าง 4 ยูนิตแบบซิงโครนัสสำหรับ 16 ช่องสัญญาณที่ 10 kHz) |
| LPF |
ลักษณะการถ่ายโอน : อันดับ 2 ความถี่ตัด Butterworth : 10, 30, 100 Hz และ FLAT (4 ขั้นตอน) อัตราแอมพลิจูดที่จุดตัด : -3 ±1 dB การ ลดทอน : (-12 ±1) dB/oct |
| AD Converter | 24 บิต |
| การตั้งค่าการจัดเก็บค่า | ช่วงและค่าการปรับความสมดุล ฯลฯ ถูกเขียนลงในหน่วยความจำแบบไม่ลบเลือน |
| TEDS |
อ่านข้อมูลจากเซ็นเซอร์ที่ติดตั้ง TEDS (อะแดปเตอร์อินพุต: UI-10A และ UI-11A เท่านั้น) การเขียนชื่อช่องสัญญาณ (หาก ID ของผู้ผลิตคือ Kyowa) |
| อินเทอร์เฟซ |
USB2.0 (สอดคล้องกับมาตรฐาน USB ความเร็วสูง รองรับ USB3.0) |
| ความเสถียร |
จุดศูนย์ อุณหภูมิ : ภายใน ±0.2 ×10 -6ความเครียดต่อ ºC ความไว: ภายใน ±0.05%/ºC เวลา จุดศูนย์: ภายใน ±0.5 ×10 -6ความเครียดต่อ 8 ชม . ความไว: ภายใน ±0.15%/8 ชม. |
| ทนต่อแรงดันไฟฟ้า | 250 VAC เป็นเวลา 1 นาทีระหว่างอินพุตและเคส |
| อุณหภูมิในการทำงาน | 0 ถึง 40ºC |
| ความชื้นในการทำงาน | 20 ถึง 85% (ไม่กลั่นตัว) |
| ความต้านทานการสั่นสะเทือน |
±29.42 ม./วินาที2 (3 G) 5 ถึง 200 Hz (12 รอบสำหรับแต่ละแกน 10 นาที/รอบ) |
| พาวเวอร์ซัพพลาย |
11 ถึง 16 VDC ประเภทคอนเนคเตอร์: RM12BRD-4PH (Hirose) |
| การบริโภคในปัจจุบัน | 0.9 A หรือน้อยกว่า (12 VDC) |
| ขนาด | 210 W x 35 H x 157.5 D มม. (ไม่รวมส่วนที่ยื่นออกมา) |
| น้ำหนัก | ประมาณ 750 กรัม |
| การปฏิบัติตาม |
Directive 2014/30/EU (EMC) Directive 2011/65/EU, (EU) 2015/863 (10 สารจำกัด) (RoHS) |
โหมดการวัดแรงดันไฟฟ้า
| เป้าหมายการวัด | แรงดันไฟฟ้า |
|---|---|
| แบบฟอร์มการป้อนข้อมูล | ไม่สมดุล |
| แนว |
1, 2, 5, 10, 20 และ 50 V - ความแม่นยำ 6 ขั้นตอน: ภายใน ±0.2% FS |
| การตอบสนองความถี่ | DC ถึง 1 kHz ส่วนเบี่ยงเบน: -3 ถึง 1 dB |
| HPF | 2 ขั้นที่ 0.2 Hz, OFF |
| LPF |
ลักษณะการถ่ายโอน: ลำดับที่ 2 ความถี่ตัด Butterworth : 10, 30, 100, 300 Hz และ FLAT (5 ขั้น) อัตราส่วนแอมพลิจูดที่จุดตัด: -3 ±1 dB การ ลดทอน: (-12 ±1) dB/oct |
| ความเสถียร |
อุณหภูมิ จุดศูนย์: ±0.008%FS/ºC ความไวแสง: ±0.02%/ºC เวลา จุดศูนย์: ±0.03%FS/8ชม. ความไวแสง: ±0.1%/8ชม. |
| อุปกรณ์มาตรฐาน |
สาย USB N-38 สายกราวด์ P-72 ซอฟต์แวร์เก็บข้อมูลไดนามิก DCS-100A (DVD) |
|---|---|
| อุปกรณ์เสริม |
สายไฟ DC P-76 สายเคเบิล USB N-39 สายเคเบิลเชื่อมต่อ N-97 ชุดคอนเนคเตอร์แบบซ้อน ST-1A ตัว ยึดสแต็ค CN-20 อะแดปเตอร์ AC UIA345-12 (สำหรับ PCD 1 ถึง 4 ยูนิต) (สำหรับสหรัฐอเมริกา: UNI345-1238) การแปลง อะแดปเตอร์ FV-1A อะแดปเตอร์อินพุตสำหรับทรานสดิวเซอร์สเตรนเกจ UI-10A (เข้ากันได้กับ TEDS) อะแดปเตอร์อินพุตสำหรับสเตรนเกจ UI-11A (เข้ากันได้กับ TEDS) อะแดปเตอร์อินพุตสำหรับสเตรนเกจพร้อมคันโยกการทำงาน UI-15A อะแดปเตอร์อินพุตแบบสัมผัสเดียวสำหรับสเตรนเกจ UI-16B อะแดปเตอร์อินพุตแบบกดครั้งเดียว UI-55A อะแดปเตอร์อินพุตแรงดันไฟฟ้า UI-30A ซอฟต์แวร์วิเคราะห์ข้อมูล DAS-200A |
