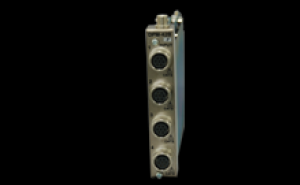

การ์ดแอมพลิฟายเออร์สเตรนแบบไดนามิก DPM-42B-F
Add to Wishlist
1 in stock
ติดต่อขอใบเสนอราคา
ขอใบเสนอราคาช่องทางการสั่งซื้ออื่น ๆ
ติดต่อทาง Line
@santatech
ติดต่อทางอีเมล์
santatech@gmail.com
ติดต่อทางโทรศัพท์
02-1013454
รายละเอียด
การ์ดนี้ใช้สำหรับวัดความเครียด แรงดัน ความเร่ง และอุณหภูมิ รองรับข้อมูล CAN การ์ดแอมพลิฟายเออร์แบบแยกและการ์ดแอมพลิฟายเออร์คลื่นพาหะยังมีให้สำหรับการป้องกันเสียงรบกวน
ข้อมูลจำเพาะ
เป้าหมายการวัด
ส เตรน เกจ
ทรานส ดิวเซอร์สเตรนเกจ
ช่อง
4
การตอบสนองความถี่
DC ถึง 5 kHz (ส่วนเบี่ยงเบน: ภายใน ±10％)
ความต้านทานสะพานที่เข้ากันได้
120 ถึง 1,000 Ω
เกจแฟกเตอร์
2.00 คงที่
สะพานกระตุ้น
2, 0.5 V rmsเลือกได้
12 kHz คลื่นไซน์
ช่วงการปรับความสมดุล
ความต้านทาน
ภายใน ±2.4% (±12000 × 10 -6ความเครียด)
ความจุ
ภายใน 2000 pF
วิธีการปรับสมดุล
ความต้านทาน
สมดุลอัตโนมัติ
ความจุ
วิธี CST (การติดตามความจุด้วยตนเอง)
ช่วงการวัด
[ด้วยการกระตุ้นสะพาน 2 V rms ]
200, 500, 1k, 2k, 5k, 10k, 20k × 10 -6ความเครียดและปิด – 8 ขั้นตอน
[ด้วยการกระตุ้นสะพาน 0.5 V rms ]
1k, 2k, 5k, 10k, 20k, 50k ×10 -6ความเครียดและปิด – 7 ขั้นตอน
ความแม่นยำ: ภายใน ±0.5%
ค่าสอบเทียบ (CAL)
เอาต์พุตที่ ±100% และ ±50% ของแต่ละช่วง
ความไม่เชิงเส้น
ภายใน ±0.2% FS
อัตราส่วน SN
50 dB ppหรือมากกว่า (ช่วง: 500 × 10 -6ความเครียด)
LPF
ลักษณะการโอน : ลำดับที่ 2 ความถี่ตัด Butterworth
: 10, 30, 100, 300, 1 kHz และ FLAT (6 ขั้นตอน)
อัตราส่วนแอมพลิจูดที่จุดตัด : -3 ±1 dB การ
ลดทอน : -12 ±1 dB/oct
การลดรอยหยักLPF
ลักษณะการถ่ายโอน : ลำดับที่ 8 ประเภท Butterworth
ความถี่ตัด : การตั้งค่าอัตโนมัติที่ความถี่สุ่มตัวอย่าง x0.25 การ
ลดทอน : -48 ±5 dB (เมื่อ ×0.5 ความถี่สุ่มตัวอย่าง)
หมายเหตุ: เปิดใช้งานเมื่อตั้งค่า "AUTO" ในการตั้งค่า LPF
ปณิธาน
16 บิต
ฟังก์ชั่นเพิ่มเติม
ฟังก์ชันตรวจสอบอินพุต TEDS
มอนิเตอร์เอาท์พุต
ความแม่นยำ: ±5 V ±0.5% (ที่ ±FS) ความ
ไม่เป็นเชิงเส้น: ภายใน ±0.5% FS
ทนต่อแรงดันไฟฟ้า
ระหว่างอินพุตและเอาต์พุต: 250 VAC, 1 นาที
การปฏิบัติตาม
Directive 2014/30/EU (EMC)
Directive 2011/65/EU, (EU) 2015/863 (10 สารจำกัด) (RoHS)
อุปกรณ์เสริม
สายเคเบิลเอาต์พุตมอนิเตอร์ U-64
บันทึก
หากหัวโซน่าร์ที่มีฟังก์ชันการตรวจจับระยะไกล สายต่อแบบ 4 ตัวนำ
(N-81 ถึง N-85) จะทำให้สามารถวัดค่าได้
แต่ฟังก์ชันการตรวจจับระยะไกลจะไม่ได้ผล
