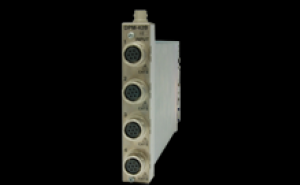

การ์ดแอมพลิฟายเออร์สเตรนไดนามิก DPM-42B-I

SKU: DPM-42B-I
การ์ดคอนดิชั่นเนอร์สำหรับ EDX-100A EDX-200A และ EDX-5000A EDX-5000A ไม่รองรับการ์ด CAN CAN-41A

รายละเอียด

การ์ดนี้ใช้สำหรับวัดความเครียด แรงดัน ความเร่ง และอุณหภูมิ รองรับข้อมูล CAN การ์ดแอมพลิฟายเออร์แบบแยกและการ์ดแอมพลิฟายเออร์คลื่นพาหะยังมีให้สำหรับการป้องกันเสียงรบกวน

ข้อมูลจำเพาะ

เป้าหมายการวัด ส เตรน เกจ
ทรานส ดิวเซอร์สเตรนเกจ
ช่อง 4
การตอบสนองความถี่ DC ถึง 5 kHz (ส่วนเบี่ยงเบน: ภายใน ±10%)
ความต้านทานสะพานที่เข้ากันได้ 120 ถึง 1,000 Ω
เกจแฟกเตอร์ 2.00 คงที่
สะพานกระตุ้น 2, 0.5 V rmsเลือกได้
12 kHz คลื่นไซน์
ช่วงการปรับความสมดุล
ความต้านทาน ภายใน ±2.4% (±12000 × 10 -6ความเครียด)
ความจุ ภายใน 2000 pF
วิธีการปรับสมดุล
ความต้านทาน สมดุลอัตโนมัติ
ความจุ วิธี CST (การติดตามความจุด้วยตนเอง)
ช่วงการวัด [ด้วยการกระตุ้นสะพาน 2 V rms ]
200, 500, 1k, 2k, 5k, 10k, 20k × 10 -6ความเครียดและปิด – 8 ขั้นตอน

[ด้วยการกระตุ้นสะพาน 0.5 V rms ]
1k, 2k, 5k, 10k, 20k, 50k ×10 -6ความเครียดและปิด – 7 ขั้นตอน

ความแม่นยำ: ภายใน ±0.5%
ค่าสอบเทียบ (CAL) เอาต์พุตที่ ±100% และ ±50% ของแต่ละช่วง
ความไม่เชิงเส้น ภายใน ±0.2% FS
อัตราส่วน SN 44 dB ppหรือมากกว่า (ช่วง: 500 × 10 -6ความเครียด)
LPF ลักษณะการโอน : ลำดับที่ 2 ความถี่ตัด Butterworth
: 10, 30, 100, 300, 1 kHz และ FLAT (6 ขั้นตอน)
อัตราส่วนแอมพลิจูดที่จุดตัด : -3 ±1 dB การ
ลดทอน : -12 ±1 dB/oct
ปณิธาน 16 บิต
ฟังก์ชั่นเพิ่มเติม ฟังก์ชันตรวจสอบอินพุต TEDS
มอนิเตอร์เอาท์พุต ความแม่นยำ: ±5 V ±0.5% (ที่ ±FS) ความ
ไม่เป็นเชิงเส้น: ภายใน ±0.5% FS
ทนต่อแรงดันไฟฟ้า ระหว่างอินพุตและเอาต์พุต: 250 VAC, 1 นาที
ทนเสียงรบกวน เสียงอินเวอร์เตอร์ต่ำ
การปฏิบัติตาม Directive 2014/30/EU (EMC)
Directive 2011/65/EU, (EU) 2015/863 (10 สารจำกัด) (RoHS)
อุปกรณ์เสริม สายเคเบิลเอาต์พุตมอนิเตอร์ U-64
บันทึก หากหัวโซน่าร์ที่มีฟังก์ชันการตรวจจับระยะไกล สายต่อแบบ 4 ตัวนำ (N-81 ถึง N-85) จะทำให้สามารถวัดค่าได้
แต่ฟังก์ชันการตรวจจับระยะไกลจะไม่ได้ผล
