เครื่องวัดความหยาบผิว MR200
Add to Wishlist
1 in stock
ติดต่อขอใบเสนอราคา
ขอใบเสนอราคาช่องทางการสั่งซื้ออื่น ๆ
ติดต่อทาง Line
@santatech
ติดต่อทางอีเมล์
santatech@gmail.com
ติดต่อทางโทรศัพท์
02-1013454
รายละเอียด

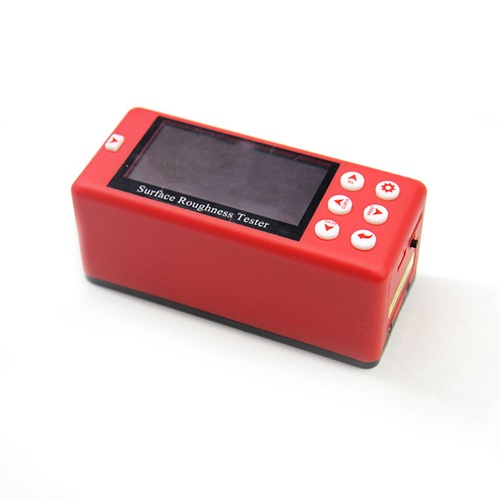

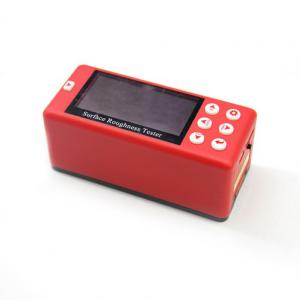

เครื่องทดสอบความหยาบผิว MR200 เป็นเครื่องมืออัพเกรดใหม่ที่ใช้โปรเซสเซอร์ใหม่ล่าสุด เครื่องมือนี้ใช้จอแสดงผล OLED ขนาด 2.7 นิ้ว ซึ่งรวมการวัดที่แม่นยำ การออกแบบที่สวยงาม อัตรากระบวนการที่รวดเร็ว และการป้องกันที่สมบูรณ์ในโฮสต์เดียว เป็นที่ชื่นชอบอย่างมากจากผู้ใช้เนื่องจากมีการผลิต มีช่วงการวัดที่กว้าง เหนือกว่าผลิตภัณฑ์อื่นๆ ที่คล้ายคลึงกัน และสามารถตอบสนองความต้องการที่แตกต่างกันของผู้ใช้ ด้วยการเชื่อมต่อกับพอร์ต Micro-USB, บลูทูธ, การ์ด SD ทำให้สามารถทำการควบคุมระยะไกลแบบไร้สาย, วัดค่า, พิมพ์และสื่อสารกับพีซีและจัดเก็บข้อมูลขนาดใหญ่ได้ มีการใช้กันอย่างแพร่หลายในกระบวนการควบคุมคุณภาพของโลหะที่มีความเที่ยงตรงสูง มีบทบาทสำคัญในการเพิ่มอัตราคุณสมบัติการผลิตและประหยัดต้นทุน
![]()
ฟังก์ชั่นและการใช้งาน
- สี่วิธีกรอง RC, PC-RC, GAUSS, DP
- เข้ากันได้กับสี่มาตรฐาน ISO, DIN, ANSI, JIS

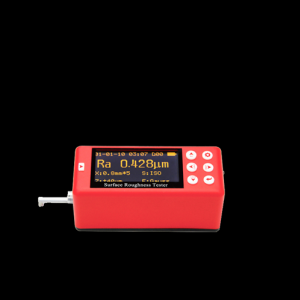

- ใช้จอแสดงผล OLED ขนาด 2.7 นิ้ว 128 × 64 จุดโดยไม่มีแสงด้านหลังและจุดบอด สามารถแสดง พารามิเตอร์ทั้งหมด กราฟโปรไฟล์ และเมนูภาษาจีน/อังกฤษ
- ใช้ชิป DSP ที่ได้รับความนิยมมากที่สุดในการควบคุมและประมวลผลข้อมูล
- ที่เก็บข้อมูลในตัวสามารถจดจำข้อมูลการวัดที่สมบูรณ์ได้ 20 ชุด;
- การ์ด SD ภายนอกสามารถขยายการจัดเก็บข้อมูลจำนวนมาก
- Build-in โมดูลรีโมทคอนโทรลไร้สายเพื่อการวัดการควบคุมระยะไกล

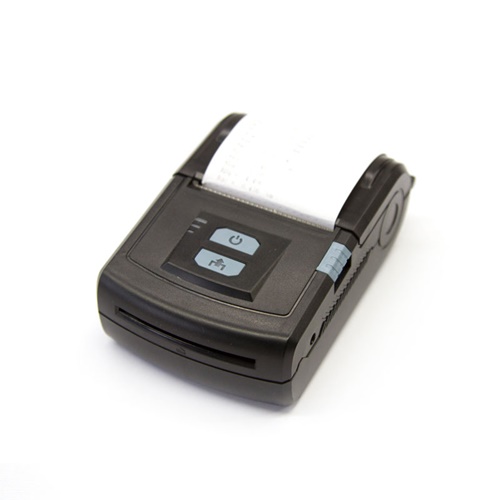

- โมดูล Bluetooth ในตัวสามารถเชื่อมต่อกับเครื่องพิมพ์ Bluetooth เพื่อพิมพ์ พารามิเตอร์และโปรไฟล์ทั้งหมด
- พอร์ต Micro-USB ในตัวสามารถสื่อสารกับพีซีทำการวิเคราะห์ผลการวัดด้วย ซอฟต์แวร์ประมวลผลข้อมูล
![]()
หลักการทำงาน
เครื่องมือนี้ใช้วิธีการสแกนด้วยเข็มเพื่อทดสอบความหยาบผิวของชิ้นงาน
เมื่อทำการวัดความหยาบของพื้นผิวชิ้นส่วน ให้วางโพรบไว้บนพื้นผิวของชิ้นส่วน จากนั้นจึงติดตามพื้นผิวที่อัตราคงที่ หัววัดจะได้ความหยาบผิวโดยปากกาสไตลัสที่แหลมคมในตัววัด ความหยาบทำให้เกิดการเคลื่อนตัวของโพรบซึ่งส่งผลให้เกิดการเปลี่ยนแปลงค่าอุปนัยของขดลวดเหนี่ยวนำ จึงสร้างสัญญาณอะนาล็อกซึ่งมีสัดส่วนกับความขรุขระของพื้นผิวที่ปลายเอาต์พุตของตัวเรียงกระแสแบบไวต่อเฟส สัญญาณนี้จะเข้าสู่ระบบการเก็บรวบรวมข้อมูลหลังจากการขยายและการแปลงระดับ หลังจากนั้น ข้อมูลที่รวบรวมเหล่านั้นจะถูกประมวลผลด้วยการกรองแบบดิจิตอลและการคำนวณพารามิเตอร์ด้วยชิป ARM และสามารถอ่านผลการวัดได้บนจอแสดงผล OLED สามารถพิมพ์ผลลัพธ์ได้ด้วยเครื่องพิมพ์ Bluetooth
![]()
สภาพการทำงาน
- อุณหภูมิแวดล้อม: -20 ℃ ～ ＋50 ℃
- อุณหภูมิในการจัดเก็บ: -30 ℃ ～＋70 ℃
- ความชื้นสัมพัทธ์: ≤90 ％
- สภาพแวดล้อมโดยรอบควรหลีกเลี่ยงการสั่นสะเทือน สนามแม่เหล็กแรง ฝุ่นละอองที่กัดกร่อน ปานกลาง และฝุ่นหนัก
![]()
คุณสมบัติของเครื่องมือ
- 28 พารามิเตอร์การวัด: Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz(JIS), Ry(JIS), RSk, R3z, Rmax, RPc, Rmr, Rku, RΔa, RΔq, Rδc, Ry; Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, V0
- ใช้โพรบตัวเหนี่ยวนำความแม่นยำสูง320μm
- สี่วิธีกรอง RC, PC-RC, GAUSS, DP
- เข้ากันได้กับสี่มาตรฐาน ISO, DIN, ANSI, JIS
- ใช้จอแสดงผล OLED ขนาด 2.7 นิ้ว 128 × 64 จุดโดยไม่มีแสงด้านหลังและจุดบอด โชว์ได้
- พารามิเตอร์ทั้งหมด กราฟโปรไฟล์ และเมนูภาษาจีน/อังกฤษ
- ใช้ชิป DSP ที่ได้รับความนิยมมากที่สุดในการควบคุมและประมวลผลข้อมูล
- ที่เก็บข้อมูลในตัวสามารถจดจำข้อมูลการวัดที่สมบูรณ์ได้ 20 ชุด;
- การ์ด SD ภายนอกสามารถขยายการจัดเก็บข้อมูลจำนวนมาก
- Build-in โมดูลรีโมทคอนโทรลไร้สายเพื่อการวัดการควบคุมระยะไกล
- โมดูล Bluetooth ในตัวสามารถเชื่อมต่อกับเครื่องพิมพ์ Bluetooth เพื่อพิมพ์ พารามิเตอร์และโปรไฟล์ทั้งหมด
- พอร์ต Micro-USB ในตัวสามารถสื่อสารกับพีซีทำการวิเคราะห์ผลการวัดด้วย ซอฟต์แวร์ประมวลผลข้อมูล
- แบตเตอรี่ลิเธียมโพลิเมอร์แบบชาร์จไฟได้ในตัวและวงจรป้องกันการชาร์จ
- การออกแบบเมคคาทรอนิกส์ ขนาดเล็ก และพกพาสะดวก;
- ปิดเครื่องอัตโนมัติเพื่อประหยัดพลังงาน แต่ละขั้นตอนการทำงานจะมีข้อความแสดงข้อความ
- อุปกรณ์เสริมครบ, ตัวเลือกสำหรับหัววัดพื้นผิวโค้ง, หัววัดร่องลึก, หัววัดรูเล็ก, หัววัด รูเล็ก, หัววัดพื้นผิวฟัน, เสาเล็ก, แท่นปรับความสูง, แถบขยาย, แกนถ่ายโอนด้านข้าง ฯลฯ
| ช่วงการวัด： | แกน Z (แนวตั้ง) 320μm (Ra = 80μm), แกน X (แนวนอน) 17.5 มม. |
| ปณิธาน | แกน Z(แนวตั้ง)0.01μm/±20μm,0.02μm/±40μm,0.04μm/±80μm,0.08μm/±160μm, |
| พารามิเตอร์ | Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz (JIS), Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz (JIS), Ry (JIS), RSk, R3 |
| กรอง | RC, PC-RC, เกาส์, DP |
| ความยาวสุ่มตัวอย่าง(lr) | 0.25,0.8,2.5มม. |
| ระยะเวลาในการประเมิน (ln) | Ln= lr×n,~5 |
| โพรบ | หลักการ:ตัวเหนี่ยวนำที่แตกต่างกันทับทิมรัศมีตามยาว40mm |
| ความแม่นยำ | <=±10% |
| ความสามารถในการทำซ้ำ | <% |

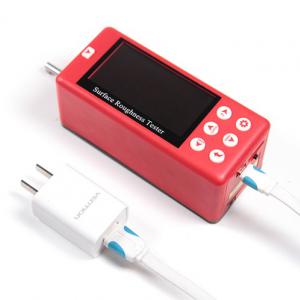

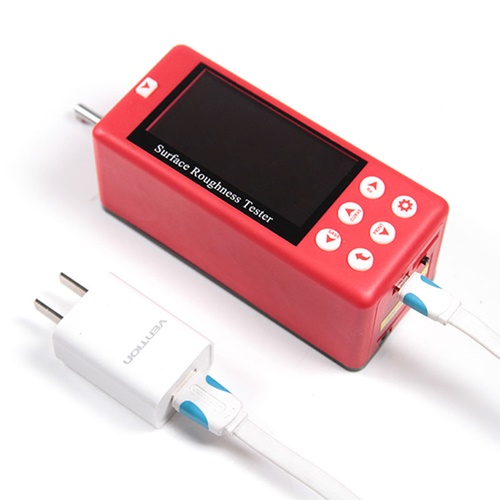

| พลัง | แบตเตอรี่ลิเธียมไอออนในตัว, อะแดปเตอร์ AC 8.4V,800mA |
| ขนาด | 112×50×47mm |
| น้ำหนักสุทธิ | เกี่ยวกับ 360g |
