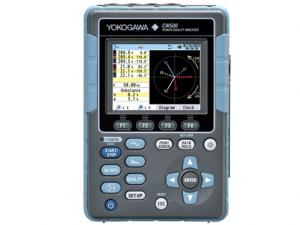

เครื่องวัดคุณภาพกำลังไฟฟ้า CW500

รายละเอียด

Yokogawa CW500 เป็นเครื่องวัดกำลังไฟฟ้าแบบพกพาที่ใช้หัววัดแบบหนีบในปัจจุบัน หน้าจอการนำทางที่ใช้งานง่าย และบลูทูธและการ์ด SD สำหรับการสื่อสารและการบันทึกข้อมูล คุณลักษณะเหล่านี้ช่วยให้ผู้ใช้สามารถวัดการใช้พลังงานและคุณภาพกำลังไฟฟ้าในสนามที่สอดคล้องกับ IEC61000-4-30 Class S ได้ มาตรฐานนี้กำหนดว่าเครื่องมือวัดสองตัวที่มีพิกัดใกล้เคียงกันจะต้องวัดภายในเปอร์เซ็นต์บางส่วนเมื่อได้รับสัญญาณเดียวกัน .

ฟังก์ชั่นที่หลากหลาย

• บันทึกอะไรจากเฟสเดียวสองสายไปจนถึงสามเฟสสี่สายระบบและทุกอย่างในระหว่าง
• บันทึกความผิดปกติในระบบไฟฟ้าของคุณ เช่น แรงดันไฟตก จุ่ม บวม และบันทึกลงใน RAM หรือการ์ด SD ได้อย่างสะดวกสบาย
• บันทึกคำสั่งฮาร์โมนิกไม่เกิน 50 คำสั่ง
• การแสดงเวกเตอร์เพื่อความสะดวกในการติดตามความสัมพันธ์ของเฟสแรงดัน/กระแส

การพกพา

• ฟอร์มแฟกเตอร์ขนาดเล็กและอินพุตแบตเตอรี่ทำให้ผู้ใช้สามารถใช้เครื่องนี้ได้ทุกที่ทุกเวลา
• ใช้ตัวแสดง CW500 ฟรีเพื่อเชื่อมต่อกับเครื่องจากระยะไกลเพื่อบันทึกข้อมูลหรือดูเหตุการณ์แบบเรียลไทม์

สะดวกในการใช้

• สลับไปมาระหว่างการตั้งค่าเครื่องหรือการดูตัวแปรที่บันทึกและรูปคลื่นได้อย่างรวดเร็วและง่ายดาย
• รองรับ USB และ Bluetooth
• กำหนดระยะเวลาหรือกำหนดการของเร็กคอร์ดที่กำหนดไว้ล่วงหน้า หรือเวลาเริ่มต้นและระยะเวลาสำหรับการบันทึกข้อมูล

ฟีเจอร์หลัก

• การวัดและการบันทึกกำลังไฟฟ้า
• การวัดคุณภาพกำลังไฟฟ้า
• การสนับสนุนผู้ใช้
• การวิเคราะห์ข้อมูลและการสร้างรายงาน

การวัดและการบันทึกกำลังไฟฟ้า

• พร้อมกันวัด 3 CH อินพุตแรงดันไฟฟ้า, 4 CH อินพุตขาวัดแคลมป์ปัจจุบัน, 2 CH DCV อินพุต
• รายการค่าทันที/เฉลี่ย/สูงสุด/ต่ำสุดหรือหน้าจอกราฟแนวโน้มของแรงดัน/กระแส/กำลัง/ตัวประกอบกำลัง/มุมเฟส/เฟสการคำนวณความจุขั้นสูง
• ค่าการรวมของ Active/ Reactive/Appparent Energy คือ ปริมาณการใช้และรุ่นที่แสดง
• การตรวจสอบความต้องการซึ่งแสดงหน้าจอของการใช้พลังงานในปัจจุบันเมื่อเทียบกับค่าพลังงานความต้องการเป้าหมาย

ฟังก์ชั่นคู่มือเริ่มต้นอย่างย่อ:

• ฟังก์ชัน Quick Start Guide รองรับการเดินสายและการตั้งค่าที่ถูกต้องก่อนทำการวัด
• ฟังก์ชัน Quick Start Guide จะระบุประเภทของขาวัดกระแสโดยอัตโนมัติ

การแสดงเวกเตอร์:

• Vector Display ระบุความแตกต่างของเฟสแรงดันและกระแสและค่าระหว่างช่องสัญญาณอินพุตของแรงดันและกระแส
• Vector Display ตรวจสอบว่าการเดินสายถูกต้องหรือไม่

การวัดคุณภาพกำลังไฟฟ้า

วัดความผิดปกติชั่วคราวของสายไฟ

• CW500 จับภาพปรากฏการณ์การทำงานผิดปกติชั่วคราวของสายไฟที่อาจทำให้เกิดความผิดปกติหรือการทำลายอุปกรณ์เนื่องจากแรงดันไฟบวม แรงดันไฟตก การหยุดชะงัก แรงดันไฟเกินชั่วคราว และกระแสไฟกระชากโดยใช้อัตราการสุ่มตัวอย่างสูง 24 µs และการคำนวณ RUS
• ข้อมูลเหตุการณ์ประกอบด้วยประเภทของการทำงานผิดพลาด เวลาที่เกิดขึ้นหรือเวลาที่สิ้นสุดของเหตุการณ์ ค่าที่วัดได้และรูปคลื่นของแรงดันและกระแสของทุกช่องสัญญาณโดยประมาณ ระยะเวลา 200 มิลลิวินาที
• วิธีการวัดนี้เป็นไปตามมาตรฐาน IEC 61000-4-30 Class S

วัดความผิดปกติอย่างต่อเนื่องของสายไฟ

ฮาร์โมนิกส์

• วัดและแสดงกราฟและรายการส่วนประกอบฮาร์มอนิกของแรงดันไฟฟ้า กระแสไฟ และกำลังไฟฟ้าสูงสุดลำดับที่ 50 สำหรับแต่ละเฟสและยอดรวม

Flicker

• วัดการกะพริบ 1 นาที (Pst, 1 นาที), การกะพริบแบบสั้น, (Pst) และการกะพริบแบบยาว (Plt)

อัตราไม่สมดุล

• แสดงอัตราความไม่สมดุลของแรงดันและกระแสไฟบนสายไฟ 3 เฟส

CW500Viewer (รวมซอฟต์แวร์สำหรับพีซี)

• แสดงข้อมูลกราฟิกและรายงานโดยอัตโนมัติโดยคลิกที่ไฟล์บนหน้าจอพีซี
• จัดการการตั้งค่าต่างๆ ของเครื่อง
• วัดผลแบบเรียลไทม์โดยใช้การสื่อสารผ่าน USB

ประเภทของข้อมูล

• ข้อมูลกำลังไฟฟ้าในตัว ข้อมูลเหตุการณ์คุณภาพกำลังไฟฟ้า ข้อมูลการตั้งค่ายูนิตหลัก และข้อมูลการจับภาพหน้าจอ

การ์ดหน่วยความจำและอินเทอร์เฟซ

• การ์ดหน่วยความจำ SD, การสื่อสาร USB, การสื่อสาร Bluetooth (ใช้ได้ในสหรัฐอเมริกา แคนาดา และญี่ปุ่นเท่านั้น)
