เครื่องออสซิลโลสโคปสัญญาณผสม DLM5000
Add to Wishlist1 in stock
ติดต่อขอใบเสนอราคา
ขอใบเสนอราคาช่องทางการสั่งซื้ออื่น ๆ



รายละเอียด
DLM5000 เครื่องเดียวมี 8 ช่องสัญญาณแอนะล็อกและตรรกะ 32 บิต ซึ่งมักจะต้องใช้ออสซิลโลสโคปสัญญาณผสมสองตัว ด้วยการดูสัญญาณเซ็นเซอร์และอินพุตและเอาต์พุตของเครื่องขยายเสียงบนช่องสัญญาณอนาล็อกและสัญญาณบัสอนุกรม/ขนานบนช่องลอจิก ยูนิตเดียวก็เพียงพอสำหรับการดีบักระบบฝังตัว รุ่น 4 ch ได้รับการเพิ่มใหม่ในกลุ่มผลิตภัณฑ์ซีรีส์
หน้าจอขนาดใหญ่ 12.1 นิ้วให้สภาพแวดล้อมการดีบักที่สะดวกสบาย
มาพร้อมหน้าจอทัชสกรีนขนาดใหญ่ 12.1 นิ้ว หน้าจอขนาดใหญ่มีประโยชน์สำหรับการสังเกตสัญญาณอะนาล็อกโดยละเอียดและแสดงข้อมูลสำหรับการดีบัก เช่น พารามิเตอร์ หน้าจอซูม การแสดงผล XY และผลการวิเคราะห์ FFT
พกพาสะดวก วัดได้รวดเร็ว

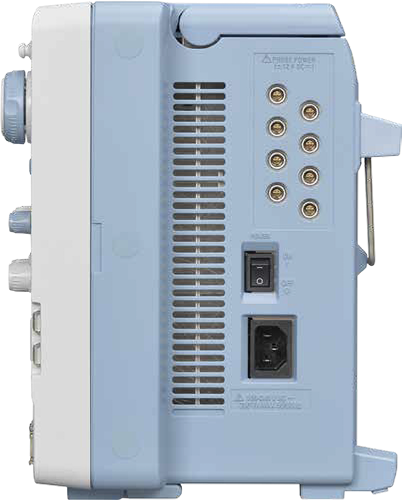

แม้ว่า DLM5000 จะเป็นรุ่นหน้าจอขนาดใหญ่ที่มีอินพุตแบบหลายช่องสัญญาณ แต่ก็มาในดีไซน์แบบพกพาที่บางและน้ำหนักเบา เครื่องมือเริ่มทำงานจาก OFF เพื่อแสดงรูปคลื่นใน 18 วินาที เริ่มงานวัดได้ทันที
สูงสุด 2.5 GS/s (8 ช่องพร้อมกัน), หน่วยความจำยาวสูงสุด 500 Mpoints
การประเมินระบบฝังตัวต้องมีการตรวจสอบการทำงานของระบบเป็นระยะเวลาค่อนข้างนานด้วยคำสั่งซอฟต์แวร์และการดูรูปคลื่นของสัญญาณความเร็วสูงพร้อมกัน เช่น สัญญาณรบกวนจากนาฬิกา DLM5000 มาพร้อมกับหน่วยความจำที่ช่วยให้จับรูปคลื่นได้ 50 Mpoints ในโหมดเดี่ยว/12.5 Mpoints ในโหมดทำซ้ำ คุณสามารถสังเกตรูปคลื่นโดยมีการละเว้นน้อยมาก หากติดตั้งหน่วยความจำ 500 Mpoints (อุปกรณ์เสริม) จะสามารถบันทึกรูปคลื่น 0.2 วินาทีได้แม้ที่อัตราการสุ่มตัวอย่าง 2.5 GS/s
ฟังก์ชันการเชื่อมต่อสองหน่วย "DLMsync" เพื่อตอบสนองต่อการร้องขอช่องสัญญาณเพิ่มเติม (ตัวเลือก / SYN)

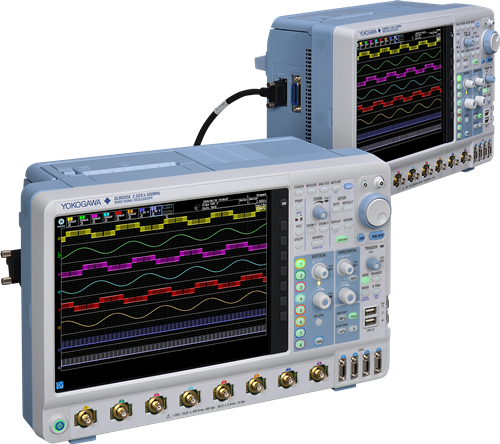

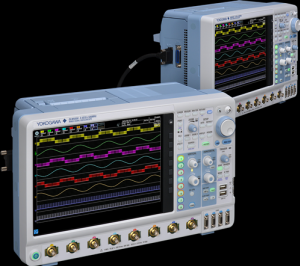

การเชื่อมต่อ DLM5000 สองเครื่อง (พร้อมตัวเลือก /SYN) ด้วยสายเคเบิลเฉพาะ (701982) ช่วยให้สามารถวัดช่องสัญญาณแอนะล็อกแบบซิงโครนัสได้สูงสุด 16 ช่อง รูปคลื่นที่จับได้จะแสดงขึ้นในแต่ละยูนิต ทริกเกอร์ทำงานร่วมกัน และมีการเชื่อมโยงรายการทั่วไป เช่น ความยาวหน่วยความจำ อัตราการสุ่มตัวอย่าง การตั้งค่าการรับข้อมูล และการตั้งค่ามาตราส่วนแกนนอน ดังนั้นจึงสามารถใช้งานได้เหมือนออสซิลโลสโคป 16 ช่องสัญญาณเดียว คุณสามารถเชื่อมต่อรุ่น 4 ch ได้เช่นกัน ดังนั้น "8 + 4 = 12 ช่อง" หรือ "4 + 4 = 8 ช่อง" ก็เป็นไปได้เช่นกัน
คุณสามารถเล่นรูปคลื่นซ้ำได้ในภายหลัง ดังนั้นคุณจะไม่พลาดรูปคลื่นที่ผิดปกติ
ฟังก์ชั่นประวัติดั้งเดิม
บันทึกรูปคลื่นที่บันทึกก่อนหน้านี้โดยอัตโนมัติ ด้วยซีรี่ส์ DLM5000 สามารถบันทึกรูปคลื่นที่บันทึกก่อนหน้านี้ได้มากถึง 100000 รูปในหน่วยความจำการได้มา ด้วยฟังก์ชันประวัติ คุณสามารถแสดงรูปคลื่น (รูปคลื่นของประวัติ) ที่บันทึกไว้ก่อนหน้าได้เพียงรูปเดียวหรือทั้งหมด คุณยังสามารถทำการวัดเคอร์เซอร์ คำนวณ และดำเนินการอื่นๆ เกี่ยวกับรูปคลื่นของประวัติได้อีกด้วย เมื่อใช้ฟังก์ชันประวัติ คุณจะวิเคราะห์สัญญาณผิดปกติที่ไม่ค่อยเกิดขึ้นได้ แม้จะหาเงื่อนไขทริกเกอร์ที่เหมาะสมได้ยากเนื่องจากรูปร่างของคลื่นไม่คงที่
ฟังก์ชั่นการค้นหาประวัติ
มีวิธีการค้นหาที่หลากหลายและมีประสิทธิภาพในการค้นหารูปคลื่นมากถึง 100,000 รูปสำหรับกิจกรรมที่ตรงตามข้อกำหนดที่คุณกำหนดเอง มีฟังก์ชันการค้นหารูปคลื่นที่ใช้งานง่าย ตัวอย่างเช่น คุณสามารถระบุโซนสี่เหลี่ยมที่จับส่วนของรูปคลื่นบนหน้าจอ โซนที่ครอบคลุมรูปคลื่นที่วัดได้ทั้งหมด หรือโซนรูปหลายเหลี่ยม หากคุณทราบค่าที่น่าสนใจ เช่น ค่าแรงดันไฟฟ้าหรือความกว้างของพัลส์ที่ผิดปกติ คุณสามารถค้นหารูปคลื่นของประวัติโดยใช้พารามิเตอร์รูปคลื่น
ฟังก์ชั่นซูมและค้นหา
รูปคลื่นหลายช่องสัญญาณที่บันทึกในหน่วยความจำแบบยาวจำเป็นต้องซูมในแนวตั้งและแนวนอนเพื่อการดูอย่างละเอียด DLM5000 มีปุ่มซูมและปุ่มซูมเฉพาะ ช่วยให้คุณซูมเข้าในส่วนที่คุณต้องการดูได้อย่างรวดเร็ว คุณยังสามารถระบุพื้นที่ที่คุณต้องการซูมเข้าโดยใช้หน้าจอสัมผัส
ซูมสองตำแหน่งพร้อมกัน
คุณสามารถแสดงรูปคลื่นที่ซูมสองรูปพร้อมมาตราส่วนแกนเวลาที่แตกต่างกันได้พร้อมกัน นอกจากนี้ ใช้การเลื่อนอัตโนมัติเพื่อกวาดหน้าต่างซูมข้ามรูปคลื่นโดยอัตโนมัติ ความสามารถในการซูมเข้าในสถานที่ห่างไกลสองแห่งพร้อมกัน เช่น "สาเหตุ" และ "ผลกระทบ" ของเหตุการณ์ใดเหตุการณ์หนึ่ง หรือแสดงภาพด้วยปัจจัยการซูมที่แตกต่างกันนั้นมีประโยชน์มากสำหรับการดีบักซอฟต์แวร์
ฟังก์ชันค้นหาแบบซูม
ใช้เกณฑ์การค้นหาหลายแบบเพื่อค้นหาและซูมเข้าสู่คุณลักษณะในรูปคลื่นโดยอัตโนมัติเพื่อการตรวจสอบเพิ่มเติม ตำแหน่งของรูปคลื่นที่พบจะถูกทำเครื่องหมายบนหน้าจอ
เกณฑ์การค้นหารูปคลื่น
ขอบ, ขอบ (ผ่านเกณฑ์), สถานะ/รูปแบบ, ความกว้างพัลส์, ความกว้างของรัฐ, บัสอนุกรม (เฉพาะรุ่นที่มีตัวเลือกการวิเคราะห์บัสอนุกรมเท่านั้น)
หน้าจอสัมผัส
ด้วยการใช้หน้าจอสัมผัสเพื่อย้ายตำแหน่งของรูปคลื่น เปลี่ยนมาตราส่วน เลื่อนเคอร์เซอร์ และอื่นๆ คุณสามารถควบคุมอุปกรณ์โดยไม่ต้องละสายตาจากรูปคลื่น หากคุณต้องการซูมส่วนหนึ่งของรูปคลื่น ให้ใช้ Rect Zoom เพื่อการซูมที่ง่ายดายโดยเลื่อนนิ้วของคุณในแนวทแยงมุมบนหน้าจอเพื่อระบุพื้นที่ หากต้องการเลือกรายการในกล่องโต้ตอบ คุณสามารถแตะรายการเหล่านั้นได้โดยตรง ซึ่งช่วยขจัดปัญหาในการใช้ปุ่มเลือก
ทริกเกอร์ให้เลือกมากมาย
ฟังก์ชันทริกเกอร์จับรูปคลื่นที่ซับซ้อนทั้งแบบอะนาล็อก/ดิจิตอล
ซีรีส์ DLM5000 มาพร้อมกับทริกเกอร์ที่กำหนดค่าได้ง่ายที่หลากหลาย ซึ่งรวมอินพุตแบบอะนาล็อกและลอจิก เช่น ทริกเกอร์ขอบ ตัวเสริมประสิทธิภาพ และทริกเกอร์ B การใช้ระบบทริกเกอร์แบบดิจิทัล ข้อผิดพลาดของทริกเกอร์จะลดลงเหลือน้อยที่สุด
ฟังก์ชันตัวกรอง
ตัวกรองตามเวลาจริงพร้อมการลดสัญญาณรบกวนที่เหมาะสมที่สุดรองรับความถี่ที่หลากหลาย ตั้งแต่ 8 kHz ถึง 200 MHz
แต่ละช่องมีตัวกรองความถี่ต่ำ 14 ตัวที่พร้อมใช้งานพร้อมความถี่ตัดจาก 8 kHz ถึง 200 MHz รูปคลื่นจะถูกกรองก่อนจัดเก็บในหน่วยความจำ ตัวกรองตามเวลาจริงช่วยให้ทริกเกอร์สัญญาณรบกวนซ้อนทับได้อย่างเสถียร
การวัดและวิเคราะห์สัญญาณลอจิก
อินพุต MSO ที่ยืดหยุ่นได้รวมอยู่ในมาตรฐานแล้ว สิ่งนี้ทำให้ DLM5000 สามารถแปลงเป็น 8 อนาล็อกและ 16 อินพุตดิจิตอล MSO ด้วยตัวเลือก /L32 สามารถวัดสัญญาณลอจิกได้สูงสุด 32 สัญญาณ นอกจากนี้ยังมีการแสดงบัส/สถานะและฟังก์ชันการคำนวณ DA เสริม ซึ่งมีประโยชน์สำหรับการประเมินตัวแปลง AD/ DA
คุณสมบัติที่ออกแบบมาเพื่อประสิทธิภาพการทำงาน
ฟังก์ชั่นการวัดและสถิติ
รวมการวัดพารามิเตอร์รูปคลื่น 29 รายการ สามารถวัดค่าอัตโนมัติได้พร้อมกันสูงสุด 30 ค่าพร้อมกัน ค่าทางสถิติสามารถวัดได้อย่างต่อเนื่อง รอบต่อรอบ หรือใช้หน่วยความจำประวัติ นอกจากนี้ การวัดพารามิเตอร์แบบรอบต่อรอบสามารถคำนวณความผันผวนของรูปคลื่นที่จับได้
การวิเคราะห์ FFT สามารถ วิเคราะห์ FFT
ได้สูงสุด 4 ครั้งพร้อมกัน FFT สามารถดำเนินการกับรูปคลื่นที่คำนวณได้ นอกเหนือจากรูปคลื่นจริงใน CH1 ถึง CH8 ฟังก์ชันตรวจจับความถี่สูงสุดที่ตรวจจับความถี่ปลอมโดยอัตโนมัติเป็นคุณลักษณะที่มีประโยชน์สำหรับการค้นหาแหล่งกำเนิดเสียง เช่น สัญญาณรบกวนจากการเปลี่ยนนาฬิกาและแหล่งจ่ายไฟ
การคำนวณทางสถิติของพารามิเตอร์รูปคลื่น
สำหรับรูปคลื่นที่เกิดซ้ำ จะมีการบันทึกรูปคลื่นเป็นระยะจำนวนมากในหน่วยความจำ DLM5000 สามารถวิเคราะห์พารามิเตอร์ของรูปคลื่นที่ซ้ำกันได้ทางสถิติ การวัดความกระวนกระวายใจและการวิเคราะห์ความผันผวนของระดับสามารถทำได้
ส แนปช
อต โดยการกดปุ่ม "กล้อง" ที่ด้านล่างขวาของหน้าจอ คุณสามารถตรึงร่องรอยสีขาวของรูปคลื่นที่แสดงอยู่บนหน้าจอได้ คุณสามารถกดปุ่มซ้ำๆ และทิ้งร่องรอยไว้เพื่อเปรียบเทียบรูปคลื่นต่างๆ
รูปขนาดย่อของไฟล์ที่บันทึกไว้
แสดงภาพขนาดย่อของรูปคลื่นที่บันทึกไว้ รูปคลื่น และไฟล์ Wave Zone เพื่อการเรียกดู คัดลอก หรือลบที่ง่ายขึ้น มุมมองขนาดเต็มจะแสดงรายละเอียดเพิ่มเติม
การดำเนินการตามทริกเกอร์ GO/NO-GO
GO/NO-GO จะทำการกำหนดผ่านหรือไม่ผ่านโดยอัตโนมัติสำหรับเงื่อนไขทริกเกอร์ รูปคลื่น พารามิเตอร์ที่วัดได้ และเกณฑ์อื่นๆ การดำเนินการจะทำให้เสียงออด การบันทึกไฟล์ หรือการแจ้งเตือนทางอีเมลเป็นไปโดยอัตโนมัติ สามารถบันทึกรูปคลื่นที่เกิดความผิดปกติเพื่อยืนยันและวิเคราะห์ปรากฏการณ์ในภายหลังได้
ฟังก์ชันการซิงโครไนซ์เวลา IEEE1588
การวัดแบบซิงโครนัสที่มีความแม่นยำสูงเป็นไปได้ด้วย DL950 และ WT5000 ที่ซิงโครไนซ์เวลากับสัญญาณ IEEE1588
นอกจากนี้ ยังสามารถแสดงและวิเคราะห์ชุดข้อมูลการวัดเหล่านี้พร้อมกันบน IS8000
ตัวเลือกการวิเคราะห์เฉพาะแอปพลิเคชัน
ตัวเลือกทางคณิตศาสตร์ที่ผู้ใช้กำหนด (/G02)
สมการสามารถสร้างขึ้นได้ตามอำเภอใจโดยใช้ชุดตัวดำเนินการ เช่น ตัวดำเนินการตรีโกณมิติและลอการิทึม การรวมและการแยกความแตกต่าง ตัวดำเนินการความกว้างพัลส์ การวัดเฟส และการแปลงดิจิทัลเป็นแอนะล็อก
อินเทอร์เฟซและซอฟต์แวร์ที่หลากหลาย
เพิ่มการทำงานอย่างมีประสิทธิภาพโดยใช้ PC Gigabit Ethernet และ USB 3.0 1เป็นอินเทอร์เฟซการสื่อสารมาตรฐาน หน่วยความจำแบบยาวของ DLM5000 มีประโยชน์ในการระงับความล้มเหลวในการจับรูปคลื่น เช่น ฟังก์ชันประวัติ แต่จะใช้เวลาในการถ่ายโอนข้อมูลไปยังพีซี ด้วยกิกะบิตอีเทอร์เน็ตและ USB 3.0 ที่ติดตั้งมาตรฐาน ทำให้ DLM5000 บันทึกข้อมูลไปยังที่จัดเก็บข้อมูลภายในได้เร็วขึ้นประมาณ 10 เท่าและในการถ่ายโอนข้อมูลไปยังพีซี 2รับคำตอบเร็วขึ้น แม้จะมีชุดข้อมูลขนาดใหญ่
1ฟังก์ชั่น USB เท่านั้น ฟังก์ชั่นโฮสต์ USB ใช้การสื่อสาร USB 2.0
2 เมื่อติดตั้งตัวเลือก /C8 (SSD) สำหรับที่เก็บข้อมูลภายใน และการเชื่อมต่อที่เก็บข้อมูล USB 3.0 ใช้สำหรับการถ่ายโอน เปรียบเทียบกับรุ่นทั่วไป (DLM4000)
