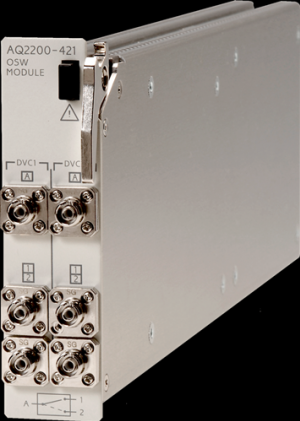

โมดูลสวิตช์ออปติคัล AQ2200-421

รายละเอียด

• กะทัดรัด: สวิตช์ออปติคัลของการกำหนดค่าพอร์ต 1 x 2 หรือ 2 x 2 ในโมดูลขนาดช่องเดียว
• เข้ากันได้กับ SMF(10/125µm) หรือ MMF(50/125µm, 62.5/125µm)
• การสูญเสียการแทรกต่ำ: 1.0 dB (ทั่วไป)
• ความสามารถในการทำซ้ำของสวิตชิ่งสูง: ภายใน ±0.01 dB
• สามารถใช้ร่วมกับโมดูลซีรีส์ AQ2200 ต่างๆ หรือเครื่องมือวัดการสื่อสารด้วยแสงอื่น ๆ ของ Yokogawa เพื่อสร้างระบบการวัดที่หลากหลาย

สวิตช์ออปติคัลใช้สำหรับอะไร?
สวิตช์ไฟเบอร์ออปติกสามารถทำให้ไฟเบอร์ออปติกมีประสิทธิภาพมากขึ้น
สวิตช์ไฟเบอร์ออปติกทำงานอย่างไร
ระบบทดสอบ GE-PON: ในการประเมินระบบ GE-PON ที่ใช้สำหรับเครือข่าย FTTH จะดำเนินการทดสอบคุณลักษณะทางแสงและการรับส่งข้อมูล IP เนื่องจาก GE-PON ประกอบด้วย OLT และ ONU หลายตัว จึงจำเป็นต้องมีการวัดหลายพอร์ตอย่างมีประสิทธิภาพ การใช้สวิตช์ออปติคัล AQ2200-4xx หลายพอร์ตทำให้สามารถสร้างระบบการวัดอัตโนมัติที่มีประสิทธิภาพได้โดยการกระจายสัญญาณในเครือข่ายการทดสอบที่กำหนดเอง เนื่องจาก AQ2200-332 Optical Attenuator มาพร้อมกับมิเตอร์วัดกำลังของจอภาพ คุณจึงสามารถปรับระดับการรับแสง ONU ได้โดยไม่ต้องเปลี่ยนการเชื่อมต่อไฟเบอร์
การวัดการสูญเสียไฟเบอร์แบบมัลติคอร์: อะแดปเตอร์ตัวเชื่อมต่อ MPO อะแดปเตอร์ตัวเชื่อมต่อ MT และอะแดปเตอร์ไฟเบอร์ริบบอนช่วยให้สามารถวัดเอาต์พุตมัลติไฟเบอร์ได้โดยตรง ด้วยโมดูลสวิตช์ออปติคัล คุณสามารถกำหนดค่าระบบการวัดการสูญเสียหลายเส้นใยได้อย่างง่ายดาย
สวิตช์ออปติคัลความเร็วสูง
โมดูล AQ2200-421 OSW มีสวิตช์ออปติคัลสองตัวที่มีการสูญเสียการแทรกต่ำและความสามารถในการทำซ้ำการสลับที่เหนือกว่า ในโมดูลขนาดช่องเดียว และอนุญาตให้เลือกการกำหนดค่าพอร์ต 1 x 2 หรือ 2 x 2 ตามแอปพลิเคชัน นอกจากนี้ ประเภทของไฟเบอร์ออปติกยังสามารถเลือกได้ระหว่าง SMF(10/125 µm) และ MMF(50/125 µm, 62.5/125 µm) ทำให้สามารถสร้างระบบการวัดได้หลากหลายซึ่งสอดคล้องกับระบบหรืออุปกรณ์ที่ใช้ใน เครือข่ายสาธารณะแบบออปติคัลหรือ LAN แบบออปติคัล
J029 Tm Aq2200 421 02
ตัวอย่างการประยุกต์ใช้งานวัด
สำหรับการวัดวัตถุหลายชิ้นด้วยการสลับวัตถุที่จะวัด
สำหรับลักษณะอุปกรณ์วัด ฯลฯ โดยการเปลี่ยนเครื่องมือวัดหลายตัว
สำหรับสร้างระบบการวัดร่วมกับตัวทดสอบข้อผิดพลาดบิต ฯลฯ
