ลมไฟฟ้าสถิต ION Force 6116

รายละเอียด

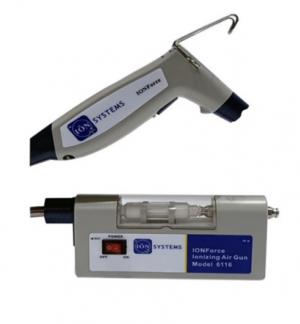

ลมไฟฟ้าสถิต ION Force 6116

การแนะนำสินค้าIONForce Air Gun ชนิด ionizer เป็นเครื่องกำจัดไฟฟ้าสถิตแบบใช้มือถือที่ใช้งานง่ายและปลอดภัย ใช้เพื่อขจัดประจุจากวัสดุที่มีประจุไฟฟ้าสถิตสูงและสามารถใช้ทำความสะอาดอนุภาคฝุ่นได้ มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมคลีนรูมระดับสูง เช่น การผลิตอิเล็กทรอนิกส์ที่มีความแม่นยำ ไซต์ประกอบอุปกรณ์อิเล็กทรอนิกส์ ผู้ผลิตทางชีวภาพและเภสัชกรรม

ข้อมูลจำเพาะ
รุ่น : 6116 IONForce
พาวเวอร์ซัพพลาย AC220V/50Hz
AC110V/60Hz ทำงาน
สภาพ 0°C~50°C (อุณหภูมิ) 20% ~ 85% (ความชื้น)
ระยะการทำงาน 100 ~ 800mm ความดันอากาศ <0.6 MPa
เวลาสลาย < 1.0 วินาที มิติ
(มม.) 210x87x26.5 (ปืนลม) 166 x 84 x 35.5 (อแดปเตอร์)
ความสมดุลของไอออน <± 15V

โครงสร้าง
ไม่มีคำอธิบายชิ้นส่วน No Part Description No Part Description No Part Description
1 หัวปืน 6 ปลอกมือ 11 PCB Set Box 16 พลาสเตอร์ตัวถังด้านขวา
2 แหวนปลด 7 หัวต่อ 12 ตัวแขวน 17 ชุดตัวน๊อต
3 ฐานหัวปืน 8 ฝาครอบด้านซ้าย 13 Ion Pin 18 Micro-switch
4 ชุดสกรู 9 พลาสเตอร์ตัวถังด้านซ้าย 14 ฝาครอบตัวถังด้านขวา 19 Trigger
5 น็อตยึด 10 น็อตยึดตัวรถ 15 ไฟ LED 20 PCB ควบคุม

ข้อดี
■ ลักษณะแฟชั่น การออกแบบตามหลักสรีรศาสตร์ ใช้งานง่ายเพื่อให้ได้ประสิทธิภาพการทำงานสูง
■ หม้อแปลงไฟฟ้าแบบเพียโซอิเล็กทริกในตัว ไม่มีสายไฟฟ้าแรงสูงที่สัมผัสได้เพื่อความปลอดภัยในการใช้งาน
■ เวลาสลายตัวที่สมบูรณ์แบบและประสิทธิภาพสมดุลไอออน มีฟังก์ชันปลุก
■ พินไอออนอิมิตเตอร์ทังสเตนชนิดพิเศษ ทนทาน ทนต่อการขีดข่วน และทำความสะอาดง่าย
■ ฟิลเตอร์ประสิทธิภาพสูง 0.01 ไมครอน สามารถติดตั้งและใช้งานในกระบวนการคลีนรูมได้

การติดตั้งอุปกรณ์
1. ความกดอากาศ / อากาศอัด ตรวจสอบแรงดันอากาศ
ตรวจสอบให้แน่ใจว่าความกดอากาศน้อยกว่า 0.6MPa
โปรดทราบว่าแรงดันอากาศที่เกินที่กำหนดอาจทำให้อุปกรณ์เสียหายได้เนื่องจากข้อกำหนดด้านการออกแบบและโครงสร้างพิเศษ
เชื่อมต่อแหล่งจ่ายแรงดันอากาศเข้ากับช่องอากาศเข้าของอุปกรณ์ที่อะแดปเตอร์จ่ายไฟ
2. อะแดปเตอร์ไฟฟ้า
ตรวจสอบให้แน่ใจว่าได้แก้ไขตำแหน่งของอะแดปเตอร์แปลงไฟแล้ว เพื่อป้องกันไม่ให้ตกหล่นหรือเสียหาย
เก็บให้ห่างจากสภาพแวดล้อมที่ชื้น กัดกร่อน ไวไฟ มีฝุ่น และอย่าให้น้ำหรือความชื้นเข้าไปในอะแดปเตอร์แปลงไฟและเข้าไปในตัวปืนลม
แรงดันอากาศอัดที่เข้ามาจะต้องสะอาดและแห้ง
3. ระยะการทำงาน
ระยะที่เหมาะสมที่สุดในการใช้เครื่องสร้างประจุไอออนคือห่างจากช่องลมออก 100 มม. ~ 800 มม. (หัวปืนลม) ปืนลมไม่เหมาะที่จะใช้ในกระบวนการที่ใช้เวลานานหรือในสภาวะการไหลของอากาศอย่างต่อเนื่อง
4. กรองอากาศ
กรองอากาศ 0.01ไมครอน ติดตั้งแผ่นกรองอากาศเข้ากับอะแดปเตอร์จ่ายไฟเพื่อให้แน่ใจว่าช่องจ่ายอากาศสะอาดและอากาศที่แตกตัวเป็นไอออนเป็นไปตามข้อกำหนดของห้องปลอดเชื้อ
คำเตือน: ไส้กรองอากาศมีทิศทางลมเดียวซึ่งต้องปฏิบัติตามเพื่อให้ได้ประสิทธิภาพของตัวกรอง
5. ตัวควบคุมปริมาณอากาศ (อุปกรณ์เสริม)
ติดตั้งตัวควบคุมปริมาตรอากาศก่อนอะแดปเตอร์จ่ายไฟเพื่อควบคุมการปล่อยลมอัดไปยังอุปกรณ์

คู่มือการใช้งาน
1. เปิดเครื่อง
ขั้นแรก เชื่อมต่อท่ออากาศแจ็กเก็ตของอุปกรณ์กับอะแดปเตอร์แปลงไฟ จากนั้นต่อท่ออากาศเข้าที่ด้านหลังของอะแดปเตอร์แปลงไฟ
เปิดอะแดปเตอร์ไฟและทดสอบปืนลม
เมื่อเหนี่ยวไกปืนลม ไฟ LED สีเขียวจะสว่างขึ้นและอากาศไอออนจะออกมาจากหัวปืนลม
2. ทดสอบยืนยัน
เล็งหัวปืนลมไปที่แผ่นโลหะของ CPM (ตรวจสอบประสิทธิภาพตามระยะทางที่กำหนดของกระบวนการ) ตรวจสอบเวลาสลายตัวและความสมดุลของไอออนตามการใช้งานประจุไฟฟ้าสถิต ± 1000V บนแผ่นโลหะ CPM โดยมีระยะห่างที่แนะนำตั้งแต่ 100 มม. ~ 800 มม.
3. ขั้นตอนการทำความสะอาดจุดอิมิตเตอร์
IONForce ไม่สร้างอนุภาคเอง เหมาะอย่างยิ่งที่จะใช้ในห้องคลีนรูมทุกประเภท ฝุ่นละออง ความชื้น และน้ำมันจากอากาศอัดอาจส่งผลต่อประสิทธิภาพของปืนลม จำเป็นต้องทำความสะอาดจุดปล่อยเป็นระยะเพื่อให้แน่ใจว่าปืนลมทำงานอย่างถูกต้อง

รายการบรรจุภัณฑ์
■ IONForce Air Gun Ionizer: 1 ชุด
■ อะแดปเตอร์และสายเคเบิล: 1 ชุด
■ คู่มือการใช้งาน (คู่มือเล่มนี้): 1 สำเนา
■ ใบรับรองการสอบเทียบ: 1 สำเนา

ความสนใจ
■ เมื่อตั้งค่าอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าแรงดันอากาศอัดที่เข้ามาต้องสะอาดและแห้ง
■ ตรวจสอบให้แน่ใจว่าแรงดันอากาศน้อยกว่า 0.6MPa
■ ขอแนะนำให้ดำเนินการตรวจสอบเป็นระยะสำหรับ IONForce
■ หยุดใช้เมื่อไฟ LED สีแดงติดสว่าง ตรวจสอบไอออไนเซอร์ว่าทำงานถูกต้องหรือไม่ และส่งกลับไปยังผู้ผลิตหากจำเป็น

ซ่อมบำรุง
หากไม่สามารถทำงานได้ตามปกติเนื่องจากการทำงานผิดพลาดและเหตุผลอื่น ๆ โปรดอย่าแจ้งให้ซัพพลายเออร์ทราบทันที ห้ามมิให้ถอดแยกชิ้นส่วนหรือบำรุงรักษาตนเอง
คู่มือการใช้งานสำหรับผู้ใช้ IONForce เท่านั้น รวมถึงส่วนประกอบของผู้ทดสอบ การทำงาน และข้อมูลบางส่วน คุณสมบัติการอัพเกรดบางอย่างที่มีความเสถียรอย่างต่อเนื่อง จะอนุญาตให้มีความแตกต่างเล็กน้อยกับการใช้งานและคู่มือ
