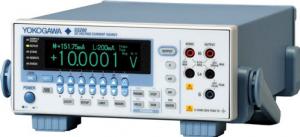

เครื่องจ่ายกระแสไฟฟ้า GS200

รายละเอียด

GS200 เป็นแหล่งกำเนิดไฟฟ้ากระแสตรงแรงดันต่ำ/กระแสตรงที่มีความแม่นยำสูง ความเสถียรสูง และความละเอียดสูง ด้วยความสามารถในการตรวจสอบย้อนกลับ ความเสถียร และความละเอียด 5 1/2 หลักที่ยอดเยี่ยม ทำให้ GS200 สร้างแรงดันไฟฟ้ากระแสตรงและสัญญาณกระแสไฟที่มีสัญญาณรบกวนต่ำมากซึ่งจำเป็นสำหรับการใช้งานหลายประเภท นอกจากนี้ คุณสมบัติการตรวจสอบที่เป็นอุปกรณ์เสริมจะเปลี่ยน GS200 ให้เป็นเครื่องมือวัดแรงดันและกระแส

ข้อมูลจำเพาะทั่วไป

• แหล่งจ่ายแรงดันไฟสูงสุด ±32 V และแหล่งกระแสสูงสุด ±200 mA
• ความละเอียดเอาต์พุต 51/2 หลัก 120,000 นับ
• คุณสมบัติการตรวจสอบแรงดันและกระแสอย่างง่าย (อุปกรณ์เสริม)
• เอาต์พุตที่ตั้งโปรแกรมได้สูงถึง 10,000 จุด
• อุปกรณ์จัดเก็บข้อมูล USB ในตัว
• การขยายช่องสัญญาณผ่านการทำงานแบบซิงโครนัส

อาต์พุตความแม่นยำสูงและความละเอียดสูง

แหล่งจ่ายแรงดัน/กระแสไฟตรงแต่ละแหล่งในซีรีย์ GS200 ใช้ DAC สองตัวเพื่อสร้างแรงดันไฟและกระแสที่แม่นยำสูงที่ความละเอียดสูง มีความเสถียรสูงไม่ว่าจะใช้ในระยะเวลาสั้นหรือระยะยาว และมีความเป็นเส้นตรงที่ยอดเยี่ยมในทุกช่วง ยิ่งไปกว่านั้น ยังสร้างเสียงรบกวนที่ต่ำมากอีกด้วย

ความแม่นยำสูง:
±0.016% ของการตั้งค่า + 240 μV (ที่ช่วง 10 V เป็นเวลาหนึ่งปี)
±0.03% ของการตั้งค่า + 5 μA (ที่ช่วง 100 mA เป็นเวลาหนึ่งปี)

ความเสถียรสูง:
±0.001% ของการตั้งค่า + 20 μV (ที่ช่วง 10 V ในหนึ่งวัน)
±0.004% ของการตั้งค่า + 3 μA (ที่ช่วง 100 mA ในหนึ่งวัน)

ความละเอียดสูง:
100 nV (VDC, ช่วง 10 mV)
10 nA (ช่วง 1 mA)

สัญญาณรบกวนต่ำ:
100 μVp-p (ช่วง 10 V, DC ถึง 10 kHz)
3 μAp-p (ช่วง 100 mA, DC ถึง 10 kHz)

GS200 มีความละเอียดเอาต์พุต 5 1/2 หลัก ±120,000 จำนวนสำหรับทั้งแหล่งแรงดันและกระแส ที่ช่วงแหล่งกำเนิด 100 mV และ 10 mV GS200 ใช้ตัวแบ่งแรงดันไฟฟ้าที่มีความแม่นยำสูงเพื่อให้ได้ระดับเสียงรบกวนที่ต่ำมาก ตามลำดับ μV ความละเอียดเอาต์พุตขั้นต่ำ 100 nV และสัญญาณรบกวนต่ำทำให้คุณสามารถเปลี่ยนแปลงระดับสัญญาณได้เพียงเล็กน้อย

แหล่งที่มาและการดำเนินงานจม

GS200 สามารถดำเนินการแบบสี่ควอดแรนท์โดยทำงานเป็นแหล่งจ่ายกระแสไฟหรือซิงก์กระแสไฟในช่วง ±30 V และ ±200 mA

เมื่อ GS200 กำลังจมอยู่ มันสามารถทำงานในช่วงเดียวกันกับเมื่อทำงานเป็นแหล่งกระแส คุณสามารถใช้ GS200 ไม่เพียงแต่เป็นแหล่งจ่ายแรงดันไฟฟ้าที่มีความแม่นยำสูงเท่านั้น แต่ยังใช้เป็นโหลดอิเล็กทรอนิกส์แบบกระแสคงที่ที่มีความแม่นยำสูงอีกด้วย

ช่วงแรงดันไฟฟ้า: 10 mV, 100 mV, 1 V, 10 V และ 30 V
กระแสไฟขาออกสูงสุด: ±200 mA (ที่ช่วง 1 V, 10 V และ 30 V)
(ใช้ตัวแบ่งแรงดันไฟฟ้าที่มีความแม่นยำสูงที่ 10 mV และช่วง 100 mV)
ช่วงกระแสไฟ: 1 mA, 10 mA, 100 mA และ 200 mA
แรงดันไฟขาออกสูงสุด: ±30 V

เอาต์พุตสองขั้วแบบไม่มีรอยต่อ

ฟังก์ชันเอาต์พุตแบบสองขั้ว GS200 จะกลับขั้วสัญญาณโดยไม่ต้องใช้หน้าสัมผัสทางกล ดังนั้นจึงไม่มีการสร้างแรงดัน (หรือกระแส) ที่ผิดปกติเมื่อขั้วถูกกลับด้าน สิ่งนี้ทำให้เกิดความผันแปรของแรงดันไฟฟ้าอย่างต่อเนื่องอย่างแท้จริงจากเอาต์พุตเชิงลบสูงสุดไปยังเอาต์พุตบวกสูงสุด คุณลักษณะนี้มีค่ามากในการประเมินตัวเปรียบเทียบการข้ามศูนย์และการผกผันของขั้วเอาต์พุตระหว่างการทำงานของโปรแกรม ความผิดพลาดของแรงดันหรือกระแสไฟจะไม่เกิดขึ้นเมื่อการตั้งค่ามีการเปลี่ยนแปลงภายในช่วงเดียวกัน
