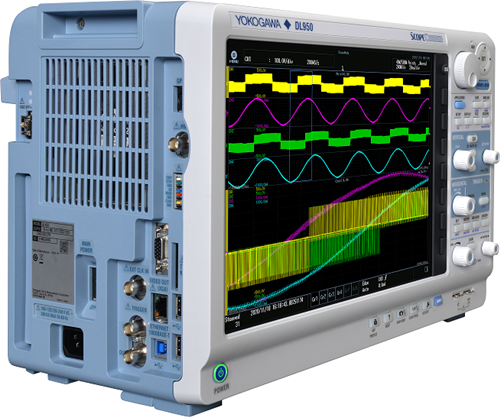

เครื่องบันทึกการรับข้อมูล DL950

รายละเอียด

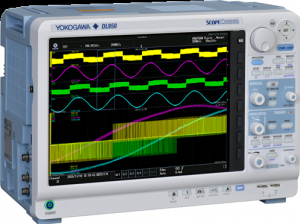

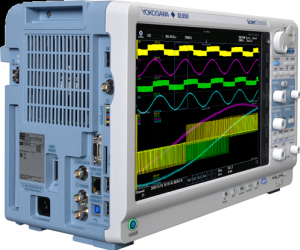

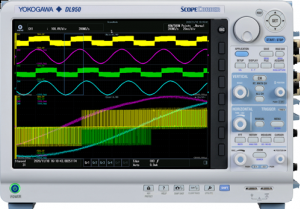

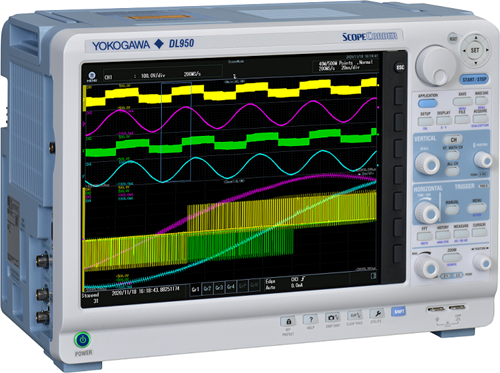

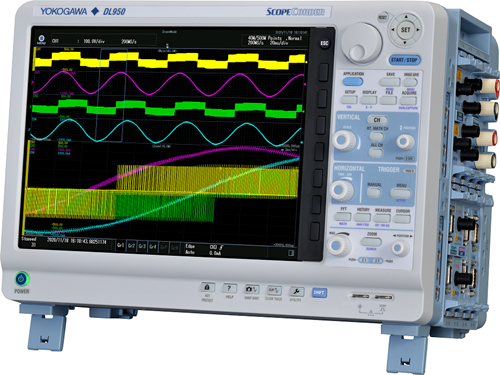

DL950 เป็นการผสมผสานที่เป็นเอกลักษณ์ของออสซิลโลสโคปสัญญาณแบบผสมและเครื่องบันทึกข้อมูลแบบพกพาที่สามารถใช้เพื่อจับภาพเหตุการณ์ชั่วคราวความเร็วสูงและแนวโน้มระยะยาว

เฉพาะ ScopeCorder เท่านั้นที่มีการผสมผสานที่ลงตัวของการนับช่อง ประเภทอินพุต การทริกเกอร์ และการบันทึกเพื่อจัดการกับงานด้านการพัฒนาและแก้ไขปัญหาระบบไฟฟ้าเครื่องกลไฟฟ้า ด้วยประเภทการวัดที่หลากหลาย ประสิทธิภาพที่ยอดเยี่ยม และความน่าเชื่อถือสูง DL950 ScopeCorder จะกลายเป็นเครื่องมือที่มีค่าที่สุดในห้องปฏิบัติการของคุณอย่างรวดเร็ว

เจาะลึกรายละเอียดของรูปคลื่นที่ดีที่สุด

• อัตราสุ่มตัวอย่างความเร็วสูง 200 MS/s
• 8 G คะแนนหน่วยความจำขนาดใหญ่
• บันทึกแบบยาวไปยังหน่วยความจำแฟลชภายในที่ 20 MS/s
• การถ่ายโอนข้อมูลความเร็วสูง 10 Gbps อีเธอร์เน็ต
• ความละเอียดอนาล็อกสูงสุด 16 บิต

ใช้งานได้หลากหลายเพื่อค้นหาเพิ่มเติม

• ช่องเสียบโมดูลอินพุต 8 ช่อง
• ช่องซิงโครไนซ์สูงสุด 160 ช่อง

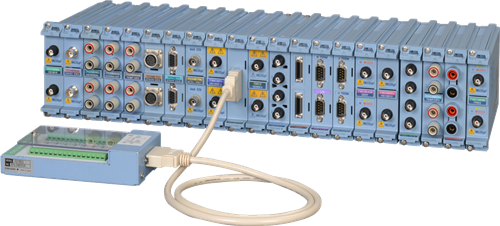

• โมดูลปลั๊กอินที่แยกออกมาได้หลากหลาย

ง่ายต่อการใช้

• เมนูแอพพลิเคชั่นที่ออกแบบใหม่
• หน้าจอสัมผัสขนาดใหญ่ 12.1 นิ้ว

มดูลความเร็วสูงใหม่และอีเธอร์เน็ต 10 Gbps

โมดูลแยก 14 บิต 200 MS/s

จับรูปคลื่นสวิตชิ่งของอินเวอร์เตอร์และสัญญาณรบกวนรอบ ๆ แหล่งจ่ายไฟได้อย่างแม่นยำ

• อินพุตที่แยกได้สูงถึง 1,000 V
• ความละเอียด ADC 14 บิต
• วงกว้าง 40 MHz
• สูงสุด 20 วินาทีของการรับอย่างต่อเนื่อง

การถ่ายโอนข้อมูล 10 GE (ตัวเลือก / C60)

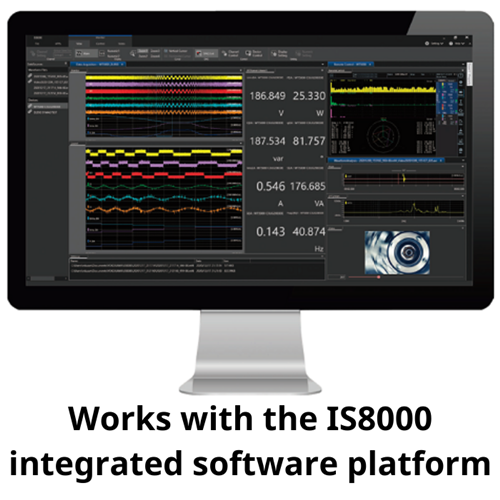

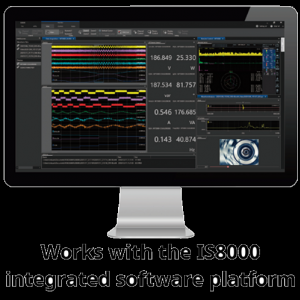

การใช้อีเทอร์เน็ต 10 Gbps สามารถจัดเก็บข้อมูลได้สูงถึง 20 MS/s แบบเรียลไทม์บนพีซี โมดูล SFP+, สายไฟเบอร์ออปติก และซอฟต์แวร์พีซี IS8000 ใช้สำหรับการถ่ายโอนข้อมูล *โปรดใช้โมดูล SFP+ ที่มีจำหน่ายทั่วไปและสายไฟเบอร์ออปติก 10 GE เมื่อถ่ายโอนไฟล์ จะไม่สามารถถ่ายโอนด้วยความเร็วสูงได้

การวัดแบบอเนกประสงค์และแบบบูรณาการ

การวัดแบบซิงโครนัสแบบหลายหน่วยและเครื่องมือ

การซิงโครไนซ์หลายหน่วยสูงสุด 160-CH (ตัวเลือก / C50)

จำนวนช่องสามารถขยายได้มากถึง 160 โดยเชื่อมต่อยูนิตย่อยสูงสุดสี่ยูนิตเข้ากับยูนิตหลักเดียวด้วยสายไฟเบอร์ออปติก ซิงโครไนซ์การวัด เริ่ม/หยุด ทริกเกอร์ และนาฬิกาตัวอย่างของหน่วยย่อยจากยูนิตหลัก

IEEE1588*/IRIG และการซิงโครไนซ์เวลา GPS (/C35, /C40 ตัวเลือก)

มีการซิงโครไนซ์เวลากับสัญญาณ IEEE1588 ด้วยตัวเลือก /C40 DL950 สามารถส่งสัญญาณหลัก IEEE1588 ได้ การซิงโครไนซ์เวลาโดยใช้ IRIG และ GPS ก็มีให้เช่นกัน (/ตัวเลือก C35)

การ ใช้งาน*โปรดใช้โมดูลตัวรับส่งสัญญาณแสง 720941 และสายไฟเบอร์ออปติก 720942

• การประเมินเซลล์แบตเตอรี่
• การวิเคราะห์การสั่นสะเทือนแบบหลายจุด
• การทดสอบความเครียดแบบหลายจุด
