รายละเอียด

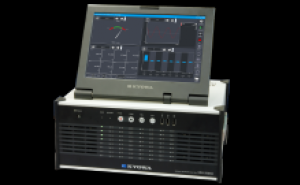

EDX-5000A เป็นเครื่องมือวัดแบบ all-in-one ขั้นสูงที่มีคุณสมบัติที่ซับซ้อนและความสามารถในการประมวลผลความเร็วสูง
เป็นรุ่นไฮเอนด์ของ EDX Series
ข้อมูลจำเพาะ
|
แบบอย่าง
|
EDX-5000A-64-HE: ฮาร์ดดิสก์ไดรฟ์ (HDD) , อังกฤษ
EDX-5000A-64-SE: โซลิดสเตทไดรฟ์ (SSD) , อังกฤษ
|
|
การ์ดคอนดิชั่นเนอร์ที่เข้ากันได้
|
CDV-40B (-F)
CVM-41A
DPM-42B (-F)
DPM-42B-I (-F)
CTA-40A
CFV-40A
CCA-40A (-F)
CDV-44AS
CDA-44AS
CDA-45AS
AD- 40AS (-F)
*จำนวน CFV-40A ที่สามารถติดตั้งได้สูงสุด 2 เครื่อง
|
|
ช่อง
|
แม็กซ์ 64 (CDV-40B × 8)
|
|
อินพุตแบบอะนาล็อก
|
ดูสเปกของการ์ดคอนดิชั่นเนอร์ตามลำดับ
|
ดิจิตอลไอ/โอ
|
คะแนน I/O
|
แม็กซ์ 8
|
|
การตั้งค่า I/O
|
ตั้งค่าทุกบิตเป็นอินพุตดิจิตอล เอาต์พุตดิจิตอล หรืออินพุตควบคุมระยะไกลด้วยค่าทั่วไปที่เหมือนกัน
*อินพุตรีโมทคอนโทรล:
เริ่มและหยุดการวัด
ดำเนินการ BAL ฯลฯ
|
|
โหมดอินพุต
|
อินพุตระดับ TTL ที่แยกออก มา
|
|
แรงดันไฟฟ้าขาเข้า
|
แม็กซ์ 5 VDC
|
|
โหมดการแยก
|
การแยกทางดิจิตอล
|
|
โหมดเอาต์พุต
|
เอาต์พุต open-collector แบบแยก
(พร้อมตัวต้านทานแบบดึงขึ้น 10 kΩ)
|
|
แรงดันขาออก
|
5 VDC
|
|
กระแสไฟขาออก
|
แม็กซ์ 25 mA (ต่อจุด)
|
|
การป้อนข้อมูลด้วยเสียง
|
1 ช่องสัญญาณ (เพื่อบันทึกพร้อมกับข้อมูลการวัด)
ต้องใช้ชุดควบคุมระยะไกลที่เป็นอุปกรณ์เสริม RCU-42
|
ความถี่ในการสุ่มตัวอย่าง
|
ระบบสุ่มตัวอย่าง
|
สุ่มตัวอย่างทุกช่องพร้อมกัน
|
|
ความถี่ในการสุ่มตัวอย่าง
|
1-2-5 ซีรีส์
1 Hz ถึง 200 kHz: เมื่อบันทึกข้อมูลสูงสุด 32 ช่อง (16 ช่อง)
1 Hz ถึง 100 kHz: เมื่อบันทึกข้อมูลสูงสุด 64 ช่อง (32 ช่อง)
1 Hz ถึง 50 kHz: เมื่อบันทึกข้อมูลขึ้น ถึง 80 ช่อง (64 ช่อง)
1 Hz ถึง 20 kHz: เมื่อบันทึกข้อมูลได้ถึง 80 ช่อง (80 ช่อง)
1 Hz ถึง 10 kHz: เมื่อเปิดใช้งานกระบวนการพร้อมกันแบบเรียลไทม์
2n ซีรีส์
2 Hz ถึง 131.072 kHz: เมื่อบันทึกข้อมูลขึ้น ถึง 32 ช่อง (16 ช่อง)
2 Hz ถึง 65.536 kHz: เมื่อบันทึกข้อมูลได้ถึง 64 ช่อง (32 ช่อง)
2 Hz ถึง 32.768 kHz: เมื่อบันทึกข้อมูลได้ถึง 80 ช่อง (64 ช่อง)
2 Hz ถึง 16.384 kHz: เมื่อบันทึกข้อมูล สูงสุด 80 ช่อง (80 ช่อง)
2 Hz ถึง 8.192 kHz: เมื่อเปิดใช้งานกระบวนการพร้อมกันแบบเรียลไทม์
[หมายเหตุ] รูปแบบข้อมูล AD: ในโหมด 16 บิต
[หมายเหตุ] ในโหมด 24 บิต จำนวนช่องสัญญาณที่ระบุในวงเล็บ
|
|
อุปกรณ์จัดเก็บข้อมูล
|
ความจุฮาร์ดดิสก์ไดรฟ์ (HDD): 300 GB หรือมากกว่า ความจุ
ของ Solid State Drive (SSD): 30 GB หรือมากกว่า
|
|
แสดง
|
LED แสดงสถานะช่องสัญญาณ (ตั้งค่า OVER ได้ทุกช่อง)
REC, BUSY, BATTERY, POWER LED
พร้อมจอแสดงผลแบบสัมผัสกว้าง 12.1 นิ้ว
|
|
ปุ่มปฏิบัติการ
|
แผงสัมผัสและปุ่มติดตั้งด้านหน้า (REC, STOP, BAL., OPT)
สามารถใช้งานกับแป้นพิมพ์และเมาส์ภายนอกได้
|
|
คอนเนคเตอร์ควบคุมภายนอก
|
CONT IN, CONT OUT (รีโมทคอนโทรล, การทำงานแบบซิงโครนัส)
|
|
ตัวเชื่อมต่อ I/O ภายนอก
|
ทริกเกอร์ภายนอก: TRG IN, TRG OUT
นาฬิกาภายนอก: CLK IN, CLK OUT
(เอาต์พุตที่อัตราส่วนการหารความถี่ใดๆ)
|
|
อินเทอร์เฟซภายนอก
|
แป้นพิมพ์แบบ
USB เมาส์แบบ USB
ช่องเสียบ VGA สำหรับจอภาพ
USB I/F: 3 USB 2.0 ที่ด้านหน้า, 2 USB 3.0 ที่ด้านหลัง
*พอร์ต USB 2.0 ด้านหน้าถูกจำกัดไว้ที่ประมาณ 100 mA ที่สามารถจ่ายได้
LAN I/F: 100/1000BASE-T
|
|
พาวเวอร์ซัพพลาย
|
100 ถึง 240 VAC และ 10 ถึง 30 VDC แหล่งจ่ายคู่
แบตเตอรี่ในตัวเพื่อป้องกันไฟดับชั่วขณะ
|
|
การบริโภคในปัจจุบัน
|
ประมาณ 1.8 A
(สำหรับ 100 VAC, CDV-40B x 8)
|
|
อุณหภูมิในการทำงาน
|
0 ถึง 40 ºC
|
|
ความชื้นในการทำงาน
|
20 ถึง 80% (ไม่กลั่นตัว)
|
|
อุณหภูมิในการจัดเก็บ
|
-20 ถึง 60 ºC
|
|
ทนต่อแรงสั่นสะเทือน
|
[EDX-5000A-64-HE, EDX-5000A-64-SE]
49.0 ม./วินาที2 (5 G), 5 ถึง 55 Hz (เมื่อไม่ใช้งาน)
29.4 ม./วินาที2 (3 G), 5 ถึง 55 Hz (เมื่อใช้งาน)
[EDX-5000A-64-HE]
9.8 ม./วินาที2 (1 G), 10 ถึง 200 Hz (เมื่อใช้งาน)
[EDX-5000A-64-SE]
19.6 ม./วินาที2 (2 G), 10 ถึง 200 Hz (เมื่อใช้งาน)
|
|
ทนต่อแรงกระแทก
|
196.1 ม./วินาที2 (20 G), 11 ms
|
|
ขนาด
|
365 W × 159 H × 300 D มม. (ไม่รวมส่วนที่ยื่นออกมา)
|
|
น้ำหนัก
|
ประมาณ 11.5 กก. (เมนเฟรมเท่านั้น)
|
|
การทำงานแบบซิงโครนัส
|
บันทึกข้อมูลแบบซิงโครนัสโดยเชื่อมต่อ EDX-5000A หลายยูนิต
สามารถเชื่อมต่อ EDX-5000A และ EDX-3000B, EDX-5000A และ EDX-200A ได้
หน่วยที่เชื่อมต่อ ได้: 10
(เมื่อเชื่อมต่อหน่วย EDX-5000A-80 เท่านั้น: สูงสุด 800 ช่อง)
เมื่อเชื่อมต่อ EDX-200A หน่วยที่เชื่อมต่อได้จะสูงสุด 8.
|
|
ฟังก์ชั่นเสริม
|
การเก็บข้อมูล CAN (ช่องสัญญาณเข้า: สูงสุด 512)
การเก็บข้อมูล GPS (การติดตามการรับข้อมูล ฟังก์ชันซิงโครนัสเวลา)
|
|
การควบคุมออนไลน์
|
ควบคุมโดย DCS-100A
|
|
การปฏิบัติตาม
|
Compliance Directive 2014/30/EU (EMC)
Directive 2014/35/EU (LVD) (รุ่น AC เท่านั้น)
Directive 2011/65/EU, (EU)2015/863
(10 สารจำกัด) (RoHS)
|
|
อุปกรณ์มาตรฐาน
|
สายไฟ AC P-18 (พร้อมปลั๊กแปลง 2 ขา CM-52)
สายไฟ DC P-70
สายกราวด์ P-72
คู่มือการใช้งานแบบง่าย
CD-R (คู่มือการใช้งาน)
กระเป๋าอุปกรณ์เสริม EDX
ฟิวส์ AC ฟิวส์
DC
ปลั๊กบัดกรีสำหรับ DIO
Shell เคสสำหรับปลั๊ก DIO
|
|
อุปกรณ์เสริม
|
Synchronous cable N-128
รีโมทคอนโทรล RCU-42A
เข็มขัด
Dummy สำหรับ EDX EDX1P-DUMMY
EDX2000-DUMMY
|
ข้อมูลจำเพาะของซอฟต์แวร์ ETA-55A
การตั้งค่าเงื่อนไขการวัด
|
การวัดเงื่อนไขของช่อง
|
เปิด/ปิด
การวัด โหมดการวัด
ช่วง
HPF
LPF
ดิจิตอล HPF
ดิจิตอล LPF
บาลานซ์ เปิด/ปิด
CAL
ค่าสัมประสิทธิ์การสอบเทียบ
ออฟเซ็
ต ออฟเซ็ตศูนย์ เปิด/ปิด
หน่วย
ชื่อช่อง
ช่วงการวัด
ความจุ
สูงสุด เอาต์พุตพิกัด
ค่าตรวจสอบขีดจำกัดบน ค่าตรวจสอบขีดจำกัด
ล่าง
ตัวเลขที่แสดงเป็นตัวเลข (เลือก รายการใด ๆ ที่จะแสดง) การ
ลงทะเบียนความไวภายใน เปิด/ปิด
สายเคเบิลอินพุต
ค่าชดเชยสายเคเบิล
|
|
ข้อมูลที่บันทึกได้
|
พื้นที่ดิสก์สูงสุดที่เหลืออยู่ของหน่วยความจำในตัว
|
|
การวัดด้วยมือ
|
การบันทึกจาก REC ถึง STOP หรือข้อมูลที่ตั้งไว้ล่วงหน้าเริ่มต้นจาก REC
|
|
การวัดช่วงเวลา
|
บันทึกอัตโนมัติตามเวลาเริ่มต้นและช่วงเวลาการบันทึกที่กำหนด
|
|
การวัดทริกเกอร์
|
การบันทึกและหยุดตามเงื่อนไขทริกเกอร์ที่ตั้งไว้ล่วงหน้า
• เงื่อนไขทริกเกอร์ทั่วไป
สิ้นสุดทริกเกอร์: ตั้งค่า
ได้ ทริกเกอร์ล่วงหน้า: สูงสุด 2097152 จุดต่อช่องสัญญาณ
โพสต์ทริกเกอร์: สูงสุด 2097152 จุดต่อช่องสัญญาณ
(เมื่อตั้งค่า AD เป็น 24 บิต)
ข้อมูลทริกเกอร์สัมพันธ์กับจำนวนช่องสัญญาณและข้อมูล AD
• เงื่อนไข ทริกเกอร์แบบแอนะล็อก ช่องสัญญาณทริกเกอร์:
ช่องสัญญาณแอนะล็อกใดๆ 1 ช่อง
ระดับทริกเกอร์: ตั้งค่าในปริมาณทางกายภาพ
ความชันของทริกเกอร์: ขึ้น, ลง
• เงื่อนไขทริกเกอร์แบบดิจิตอล
บิตทริกเกอร์: 1 บิตใดๆ
ระดับทริกเกอร์: 0, 1
• เงื่อนไขทริกเกอร์ภายนอก
ความชันของทริกเกอร์: ขึ้น, ลง
• เงื่อนไขทริกเกอร์ที่ซับซ้อน
แหล่งที่มาของทริกเกอร์:
การเลือกช่องสัญญาณแอนะล็อก/ดิจิทัล 4 ช่อง ช่องสัญญาณทริกเกอร์ภายนอก หรือช่องสัญญาณทริกเกอร์แบบแมนนวล
และ/หรือ:
ใช้สำหรับทริกเกอร์แอนะล็อก ทริกเกอร์ดิจิทัล และทริกเกอร์ภายนอก
ระดับทริกเกอร์:
มีการตั้งค่าปริมาณทางกายภาพสำหรับช่องสัญญาณแอนะล็อก และ 0 หรือ 1 สำหรับช่องสัญญาณดิจิทัล
ความชันของทริกเกอร์: ขึ้น, ลง
|
|
TEDS
|
อ่านข้อมูลของเซ็นเซอร์และตั้งค่าเป็นเงื่อนไขของช่องสัญญาณโดยอัตโนมัติ
|
|
โหลด/บันทึกไฟล์เงื่อนไขการวัด
|
โหลดไฟล์ ME5 และกำหนดการตั้งค่าตามเงื่อนไขการวัดที่โหลด
บันทึกเงื่อนไขการวัดในไฟล์ ME5
*คุณยังสามารถโหลด/บันทึกไฟล์ ME5 โดยใช้ซอฟต์แวร์ที่เข้ากันได้ DCS-100A และ EDX-3000B
|
การวัดการดำเนินงาน
|
|
ตรวจสอบการวัด เริ่มบันทึก หยุดชั่วคราว หยุด ปรับสมดุล เอาต์พุต CAL ฯลฯ
|
|
การประมวลผลตามเวลาจริง
|
การตรวจสอบและบันทึกข้อมูลพร้อมกัน
มีความถี่สุ่มตัวอย่างสูงสุด 10 kHz
|
การรับข้อมูลวิดีโอด้วยกล้องเว็บ
|
กล้อง
|
กล้องเว็บที่รองรับ DirectX
(ระบบปฏิบัติการรู้จักเป็นอุปกรณ์สร้างภาพ)
|
|
จำนวนกล้อง
|
1
|
|
ปณิธาน
|
แม็กซ์ 640 x 480
|
|
อัตราเฟรม
|
แม็กซ์ 30 fps
|
|
การบันทึกรูปแบบไฟล์
|
รูปแบบ AVI
*ความละเอียดและอัตราเฟรมขึ้นอยู่กับกล้อง
*กล้องเว็บเป็นอุปกรณ์เสริม
|
|
สภาวะการวัดระหว่างการบันทึกวิดีโอ
|
โหมดแมนนวล โหมด
แมนนวล (ตั้งค่าจุดข้อมูลไว้ล่วงหน้า)
|
การคำนวณทางคณิตศาสตร์
|
ตัวกรองดิจิตอล
|
ตัวกรอง Butterworth (IIR)
ประเภทของตัวกรอง: LPF, HPF
ลำดับของตัวกรอง: 1 ถึง 8
อัตราส่วนแอมพลิจูดที่จุดตัด: -3 dB การ
ลดทอน: -6 x N dB/oct (N คือลำดับการกรอง)
*สามารถใช้ LPF ในตัวของครีมนวดพร้อมกันได้
|
|
ตัวดำเนินการและค่าคงที่ที่เกี่ยวข้อง
|
ช่องทางการคำนวณ: สูงสุด 64
เงื่อนไขการคำนวณ:
เปิด/ปิด
ตัวดำเนินการ (สูงสุด 200 ตัวอักษร)
หน่วย
ตัวเลขที่แสดงเป็นตัวเลข
ชื่อช่อง (สูงสุด 40 ตัวอักษร)
การคำนวณศูนย์
การคำนวณค่าศูนย์
ตัวดำเนินการและค่าคงที่ที่ใช้ได้:
+, -, ＊, /, ^ [กำลัง], PI [π], ()
ฟังก์ชัน:
SQR สแควร์รู
ท ABS ค่าสัมบูรณ์
SIN Sine
COS Cosine
TAN Tangent
ASIN Arc sine (ค่าที่ส่งกลับ: Radian)
ACOS Arc cosine (ค่าที่ส่งกลับ: Radian)
ATAN Arc tangent (ค่าที่ส่งคืน: Radian)
DSIN (รีเทิร์น ) ค่า: มุม)
DCOS (ค่ากลับ: มุม)
DTAN (ค่ากลับ: มุม)
LOG ลอการิทึมทั่วไป
LN ลอการิทึมธรรมชาติ
EXP เลขชี้กำลัง
HMX สูงสุด สายพันธุ์หลัก
HMN Min. ความเครียดหลัก
HSM Max. แรงเฉือน
SMX Max. ความเครียดหลัก
SMN ขั้นต่ำ ความเครียดหลัก
SSM สูงสุด ความเค้นเฉือน
DEG ทิศทางความเครียดหลัก
|
การวิเคราะห์ FFT
|
ประเภทการวิเคราะห์
|
ลิเนียร์ สเปกตรัม สเปกตรัม
พลังงาน
ครอสสเปกตรัม
สหสัมพันธ์อัตโนมัติ สหสัมพันธ์
ข้าม
|
|
ฟังก์ชั่นหน้าต่าง
|
OFF
Hamming
Hanning
Fejer
Blackman
Gaussian
|
|
จุดข้อมูลที่วิเคราะห์
|
256, 512, 1024, 2048, 4096 และ 8192
|
|
ช่องวิเคราะห์
|
4 ช่อง/หน้าต่าง
|
|
การบันทึกรูปแบบไฟล์
|
รูปแบบไฟล์มาตรฐาน Kyowa (KS2)
KS2 เวอร์ชันไฟล์: 01.06
|
เฝ้าสังเกต
|
กราฟ Y-time
|
แกน X ระบุเวลา และแกน Y เป็นค่าทางกายภาพของการวัดสูงสุด 8 ช่องสัญญาณ
|
|
กราฟ XY
|
แกน X และ Y ระบุข้อมูลที่วัดได้ สูงสุด 4 ช่อง
|
|
กราฟแท่ง
|
มีมากถึง 80 ช่องในกราฟ
แสดงสูงสุด และนาที ค่าที่เป็นไปได้
|
|
เครื่องวัดวงกลม
|
ช่องใดช่องหนึ่งจะแสดงเป็นเมตรวงกลม
|
|
จอแสดงผลตัวเลข
|
มีช่องรายการมากถึง 80 ช่อง
แสดงสูงสุด และนาที ค่าของแต่ละช่องได้
|
|
กราฟ FFT
|
แสดงผลการวิเคราะห์สูงสุด 4 ช่อง
|
|
กล้องเว็บ
|
แสดงภาพที่ถ่าย
|
|
บ่งชี้อินพุตเกิน
|
แสดงค่าอินพุตเกิน พื้นหลัง ฯลฯ เป็นสีแดง
|
|
มาตราส่วนกราฟ
|
สามารถแสดงค่ามาตราส่วนอัตโนมัติบนกราฟเวลา Y (แกน Y) กราฟ XY (แกน X, Y) และกราฟแท่ง (แกน Y)
|
|
เคอร์เซอร์
|
ใช้ได้กับกราฟ Y-time, กราฟ XY, ค่าทางกายภาพปรากฏที่ตำแหน่งเคอร์เซอร์
|
|
Windows
|
มีหน้าต่างกราฟที่แตกต่างกันมากถึง 12 แบบพร้อมๆ กัน
|
|
กำลังบันทึกรูปภาพ
|
บันทึกแต่ละกราฟเป็นไฟล์รูปภาพ
|
การตั้งค่าสิ่งแวดล้อม
|
การทำงานแบบซิงโครนัส
|
เลือกสแตนด์อโลน ซิงค์โฮสต์ หรือซิงค์แขก
|
คนอื่น
|
|
การสลับออสซิลเลเตอร์ภายใน, ออสซิลเลเตอร์ภายนอก, เสียงบี๊บการทำงาน, ค่าอ้างอิงเครื่องชั่ง, การสลับบิต AD และการเลือกสวิตช์เสริม
|
GPS/หลายช่องสัญญาณ CAN ฟังก์ชั่นเสริม
|
บันทึกข้อมูลได้
|
สามารถบันทึกข้อมูล CAN ได้สูงสุด 512 ช่องสำหรับแต่ละยูนิต
(บันทึกข้อมูล CAN ในรูปแบบไฟล์ E4A)
*ใช้ ELA-55A สำหรับการตั้งค่าเงื่อนไข CAN
|
|
สามารถทริกเกอร์
|
เริ่ม/หยุดบันทึกข้อมูลโดยใช้ทริกเกอร์แอนะล็อก ทริกเกอร์ดิจิทัล และทริกเกอร์ที่ซับซ้อน
*ใช้ ELA-55A สำหรับการตั้งค่าเงื่อนไข CAN
|
|
การแสดงกราฟ
|
แสดงข้อมูลตัวเลขและแอนะล็อกในกราฟพร้อมกัน
|
|
การวัดจุดศูนย์ (แมนนวล)
|
สามารถเริ่มการวัดด้วยตนเองที่ศูนย์วินาที (ในขณะที่ ms เป็นศูนย์) โดยใช้ข้อมูลเวลาที่ได้รับจากดาวเทียม GPS
|
|
ช่วงเวลา (การซิงโครไนซ์ GPS) การวัด
|
สามารถเริ่มการวัดช่วงเวลาได้ที่ศูนย์วินาที (ในขณะที่ ms เป็นศูนย์) โดยใช้ข้อมูลเวลาที่ได้รับจากดาวเทียม GPS
|
|
การบันทึกข้อมูล GPS
|
สามารถตรวจสอบและบันทึกข้อมูล GPS (ละติจูด ลองจิจูด ความเร็ว แบริ่ง ฯลฯ)
ข้อมูล GPS ถูกบันทึกในรูปแบบไฟล์ NMEA
|
ข้อมูลจำเพาะของซอฟต์แวร์ ELA-55A
การตั้งค่าเงื่อนไขการวัด
|
การวัดเงื่อนไขของช่อง
|
เปิด/ปิด
การวัด โหมดการวัด
ช่วง
HPF
LPF
ดิจิตอล HPF
ดิจิตอล LPF
บาลานซ์ เปิด/ปิด
CAL
ค่าสัมประสิทธิ์การสอบเทียบ
ออฟเซ็
ต ออฟเซ็ตศูนย์ เปิด/ปิด
หน่วย
ชื่อช่อง
ช่วงการวัด
ความจุ
สูงสุด เอาต์พุตพิกัด
ค่าตรวจสอบขีดจำกัดบน ค่าตรวจสอบขีดจำกัด
ล่าง
ตัวเลขที่แสดงเป็นตัวเลข (เลือก รายการใด ๆ ที่จะแสดง) การ
ลงทะเบียนความไวภายใน เปิด/ปิด
สายเคเบิลอินพุต
ค่าชดเชยสายเคเบิล
|
|
ข้อมูลที่บันทึกได้
|
พื้นที่ดิสก์สูงสุดที่เหลืออยู่ของหน่วยความจำในตัว
|
|
การวัดด้วยมือ
|
การบันทึกจาก REC ถึง STOP หรือข้อมูลที่ตั้งไว้ล่วงหน้าเริ่มต้นจาก REC
|
|
การวัดช่วงเวลา
|
บันทึกอัตโนมัติตามเวลาเริ่มต้นและช่วงเวลาการบันทึกที่กำหนด
|
|
การวัดทริกเกอร์
|
• เงื่อนไขทริกเกอร์ทั่วไป
End trigger:
Pre-trigger หรือ post-trigger ที่ตั้งค่าได้:
สูงสุด 2097152 จุดต่อช่องสัญญาณเมื่อ AD ถูกตั้งค่าเป็น 24 บิต
ข้อมูลทริกเกอร์สัมพันธ์กับจำนวนช่องสัญญาณและข้อมูล AD
• เงื่อนไข ทริกเกอร์แบบแอนะล็อก ช่องสัญญาณทริกเกอร์:
ช่องสัญญาณแอนะล็อกใดๆ 1 ช่อง
ระดับทริกเกอร์: ตั้งค่าในปริมาณทางกายภาพ
ความชันของทริกเกอร์: ขึ้น, ลง
• เงื่อนไขทริกเกอร์แบบดิจิตอล
บิตทริกเกอร์: 1 บิตใดๆ
ระดับทริกเกอร์: 0, 1
• เงื่อนไขทริกเกอร์ภายนอก
ความชันของทริกเกอร์: ขึ้น, ลง
• เงื่อนไขทริกเกอร์ที่ซับซ้อน
แหล่งที่มาของทริกเกอร์:
การเลือกช่องสัญญาณแอนะล็อก/ดิจิทัล 4 ช่อง ช่องสัญญาณภายนอก ช่องสัญญาณทริกเกอร์ หรือช่องสัญญาณทริกเกอร์ด้วยตนเอง
และ/หรือ:
ใช้สำหรับทริกเกอร์แอนะล็อก ทริกเกอร์ดิจิทัล และทริกเกอร์ภายนอก
ระดับทริกเกอร์:
มีการตั้งค่าปริมาณทางกายภาพสำหรับช่องสัญญาณแอนะล็อก และ 0 หรือ 1 สำหรับช่องสัญญาณดิจิทัล
ความชันของทริกเกอร์: ขึ้น, ลง
|
|
การอ่าน/บันทึกไฟล์เงื่อนไขการวัด
|
สามารถอ่าน/บันทึกไฟล์เงื่อนไขการวัดได้
|
|
การอ่าน/บันทึกไฟล์เซ็นเซอร์
|
สามารถอ่าน/บันทึกไฟล์ CSV ของเซ็นเซอร์ได้ตามเงื่อนไขของช่องสัญญาณ
|
|
การตั้งค่า I/O ดิจิตอล
|
จุด I/O: สูงสุด 8
การตั้งค่า I/O:
ตั้งค่าทุกบิตเป็นอินพุตดิจิตอล เอาต์พุตดิจิตอล หรือรีโมทคอนโทรล
|
|
TEDS
|
อ่านข้อมูลของเซ็นเซอร์และตั้งค่าเป็นเงื่อนไขของช่องสัญญาณโดยอัตโนมัติ
|
|
โหลด/บันทึกไฟล์ ME5
|
โหลดไฟล์ ME5 และกำหนดการตั้งค่าตามเงื่อนไขการวัดที่โหลด
บันทึกเงื่อนไขการวัดในไฟล์ ME5
*คุณยังสามารถโหลด/บันทึกไฟล์ ME5 โดยใช้ DCS-100A และซอฟต์แวร์หลัก
|
การวัดการดำเนินงาน
|
|
ตรวจสอบการวัด เริ่มบันทึก หยุดชั่วคราว หยุด ปรับสมดุล เอาต์พุต CAL ฯลฯ
|
|
การประมวลผลตามเวลาจริง
|
การตรวจสอบและบันทึกข้อมูลพร้อมกัน
มีความถี่สุ่มตัวอย่างสูงสุด 10 kHz
|
การรับข้อมูลวิดีโอด้วยกล้องเว็บ
|
กล้อง
|
กล้องเว็บที่รองรับ DirectX
(ระบบปฏิบัติการรู้จักเป็นอุปกรณ์สร้างภาพ)
|
|
จำนวนกล้อง
|
1
|
|
ปณิธาน
|
แม็กซ์ 640 x 480
|
|
อัตราเฟรม
|
แม็กซ์ 30 fps
|
|
การบันทึกรูปแบบไฟล์
|
รูปแบบ AVI
*ความละเอียดและอัตราเฟรมขึ้นอยู่กับกล้อง
*กล้องเว็บเป็นอุปกรณ์เสริม
|
|
สภาวะการวัดระหว่างการบันทึกวิดีโอ
|
โหมดแมนนวล โหมด
แมนนวล (ตั้งค่าจุดข้อมูลไว้ล่วงหน้า)
|
การคำนวณทางคณิตศาสตร์
|
ตัวกรองดิจิตอล
|
ตัวกรอง Butterworth (IIR)
ประเภทของตัวกรอง: LPF, HPF
ลำดับของตัวกรอง: 1 ถึง 8
อัตราส่วนแอมพลิจูดที่จุดตัด: -3 dB การ
ลดทอน: -6 x N dB/oct (N คือลำดับการกรอง)
*สามารถใช้ LPF ในตัวของครีมนวดพร้อมกันได้
|
|
ตัวดำเนินการและค่าคงที่ที่เกี่ยวข้อง
|
ช่องทางการคำนวณ: สูงสุด 64
เงื่อนไขการคำนวณ:
เปิด/ปิด
ตัวดำเนินการ (สูงสุด 200 ตัวอักษร)
หน่วย
ตัวเลขที่แสดงเป็นตัวเลข
ชื่อช่อง (สูงสุด 40 ตัวอักษร)
การคำนวณศูนย์
การคำนวณค่าศูนย์
ตัวดำเนินการและค่าคงที่ที่ใช้ได้:
+, -, ＊, /, ^ [กำลัง], PI [π], ()
ฟังก์ชัน:
SQR สแควร์รู
ท ABS ค่าสัมบูรณ์
SIN Sine
COS Cosine
TAN Tangent
ASIN Arc sine (ค่าที่ส่งกลับ: Radian)
ACOS Arc cosine (ค่าที่ส่งกลับ: Radian)
ATAN Arc tangent (ค่าที่ส่งคืน: Radian)
DSIN (รีเทิร์น ) ค่า: มุม)
DCOS (ค่ากลับ: มุม)
DTAN (ค่ากลับ: มุม)
LOG ลอการิทึมทั่วไป
LN ลอการิทึมธรรมชาติ
EXP เลขชี้กำลัง
HMX สูงสุด สายพันธุ์หลัก
HMN Min. ความเครียดหลัก
HSM Max. แรงเฉือน
SMX Max. ความเครียดหลัก
SMN ขั้นต่ำ ความเครียดหลัก
SSM สูงสุด ความเค้นเฉือน
DEG ทิศทางความเครียดหลัก
|
<
ติดต่อทาง Line
@santatech
ติดต่อทางอีเมล์
santatech@gmail.com
ติดต่อทางโทรศัพท์
02-1013454
