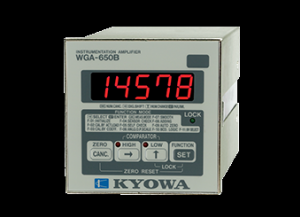

เครื่องมือวัดแอมพลิฟายเออร์ WGA-650B
Add to Wishlist1 in stock
ติดต่อขอใบเสนอราคา
ขอใบเสนอราคา ดาวน์โหลดเอกสารข้อมูลช่องทางการสั่งซื้ออื่น ๆ
ติดต่อทาง Line @santatech ติดต่อทางอีเมล์ santatech@gmail.com ติดต่อทางโทรศัพท์ 02-1013454รายละเอียด
- ช่วงการปรับค่าศูนย์ที่ไม่มีโหลดกว้าง (±2 mV/V)
- ตัวเปรียบเทียบขีดจำกัดสูง/ต่ำ
- ค่าที่ระบุจะเอาต์พุตในช่วงแรงดันไฟฟ้า 0 ถึง 10 V หรือในช่วงกระแส 4 ถึง 20 mA
- ทรานสดิวเซอร์สูงสุด 4 ตัวที่มีความต้านทานบริดจ์ 350 Ω ต่อแบบขนาน
WGA-650B เป็นเครื่องขยายสัญญาณเครื่องมือวัดซึ่งสามารถแสดงปริมาณทางกายภาพของเซ็นเซอร์อินพุตได้
มีขนาดกะทัดรัดและราคาปานกลาง
โมเดล
WGA-650B-0 M448: แหล่งจ่ายไฟ 100 ถึง 127 VAC
WGA-650B-0 M449: แหล่งจ่ายไฟ 220 ถึง 240 VAC
ข้อมูลจำเพาะ
ช่อง
1
ทรานสดิวเซอร์ที่ใช้งานได้
ทรานสดิวเซอร์สเตรนเกจ (ความต้านทานบริดจ์ 350 Ω)
(ทรานสดิวเซอร์เชื่อมต่อได้สูงสุด 4 ตัวแบบขนาน)
ช่วงการวัด
0 ถึง 2.5 mV/V (5000 ×10 -6ความเครียด)
สะพานกระตุ้น
10 VDC/2 VDC สลับได้
การปรับค่าศูนย์ที่ไม่มีการโหลด
±2 mV/V
การปรับแบบอะนาล็อกและการปรับแบบดิจิตอลร่วมกัน
การสอบเทียบ
โดยการป้อนค่าตัวเลข
โดยใช้โหลดจริง
แสดง
-1999 ถึง 1999 (ใส่จุดทศนิยมไว้ที่ใดก็ได้)
ความสูงของตัวอักษร 15.24 มม. LED สีแดง
ความเร็วในการสุ่มตัวอย่าง
4 ครั้ง/วินาที
ความไม่เชิงเส้น
ภายใน ±(0.03% FS + 1 หลัก)
ความเสถียร
จุดศูนย์: ±0.5 μV RTI / ºC
ความไว: ±0.0025% / ºC
ตัวเปรียบเทียบขีดจำกัดสูง/ต่ำ
จุดตั้งค่า: 2 (ขีดจำกัดสูง ขีดจำกัดต่ำ)
ช่วงการตั้งค่า: -1999 ถึง 1999 เอาต์พุตหน้า
สัมผัส: เอาต์พุตหน้าสัมผัสรีเลย์ (วงจรถ่ายโอน 1 วงจรสำหรับแต่ละจุด)
ความจุหน้าสัมผัส: 250 VAC, 0.5 A (โหลดตัวต้านทาน)
ตัวกรองอนาล็อก
ความถี่ตัด: 1 Hz
ปรับให้เรียบ
เวลาเฉลี่ยเคลื่อนที่: 2, 4, 8 และ 16
นาที มาตราส่วน: 1, 2, 5, 10, 20, 50 และ 100
ค่าตอบแทนเป็นศูนย์
การชดเชยศูนย์แบบดิจิตอล: เป็น
ไปได้ด้วยสัญญาณแรงดันไฟฟ้าภายนอก (10 ถึง 30 VDC)
การชดเชยศูนย์อัตโนมัติ: การ
บ่งชี้จะกลายเป็นศูนย์เมื่อการอ่านอยู่ในช่วงการตั้งค่า 2 วินาทีขึ้นไป
การเพิ่มฟังก์ชัน
ช่วงการตั้งค่า: -1999 ถึง 1999
เอาต์พุตอนาล็อก (DA)
แรงดันไฟฟ้า: 0 ถึง 10 V (ความต้านทานโหลด 2 kΩ หรือมากกว่า)
สามารถปรับขนาดที่ต้องการได้
กระแสไฟ: 4 ถึง 20 mA (ความต้านทานโหลด 500 Ω หรือน้อยกว่า)
สอดคล้องกับแรงดันเอาต์พุต 0 ถึง 10 V
ทนทานต่อแรงดันระหว่างเอาต์พุตและเคส:
500 VAC หนึ่งนาที
ตรวจสอบฟังก์ชัน
ตรวจสอบท รานสดิวเซอร์ ตรวจสอบ
ตนเอง
บอร์ดเทอร์มินัลอินพุต
บอร์ดสกรู M3
(ขั้วต่อแบบหนีบที่ใช้บังคับ 1.25-3A และ 1.25-3B หรือเทียบเท่า)
อุณหภูมิในการทำงาน
-10 ถึง 50°C
ความชื้นในการทำงาน
20 ถึง 85% (ไม่กลั่นตัว)
พาวเวอร์ซัพพลาย
100 ถึง 127 VAC หรือ 220 ถึง 240 AC, 20 VA หรือน้อยกว่า
ขนาด
96 W × 96 H ×139 D มม. (ไม่รวมส่วนที่ยื่นออกมา)
น้ำหนัก
ประมาณ 1.3 กก.
ขนาดแผงตัด
92 × 92 มม.
อุปกรณ์มาตรฐาน
สายไฟ AC P-23 (สำหรับ 100 VAC)
คู่มือการใช้
งาน ซีลยูนิต
อุปกรณ์เสริม
สายไฟ AC P-28 (สำหรับ 200 VAC)
สายเคเบิลอินพุต U-33 (50 ซม.)
สายเคเบิลอินพุต U-34 (1 ม.)
สายเคเบิลอินพุต U-35 (2 ม.)
สายเคเบิลอินพุต U-36 (5 ม.)
ขั้วต่อเอาต์พุต BCD BCD-CONNE
(57-30360 (DDK) หรือเทียบเท่า)
โมเดล
WGA-650B-1 M448: แหล่งจ่ายไฟ 100 ถึง 127 VAC
WGA-650B-1 M449: แหล่งจ่ายไฟ 220 ถึง 240 VAC
ข้อมูลจำเพาะ
ช่อง
1
ทรานสดิวเซอร์ที่ใช้งานได้
ทรานสดิวเซอร์สเตรนเกจ (ความต้านทานบริดจ์ 350 Ω)
(ทรานสดิวเซอร์เชื่อมต่อได้สูงสุด 4 ตัวแบบขนาน)
ช่วงการวัด
0 ถึง 2.5 mV/V (5000 ×10 -6ความเครียด)
สะพานกระตุ้น
10 VDC/2 VDC สลับได้
การปรับค่าศูนย์ที่ไม่มีการโหลด
±2 mV/V
การปรับแบบอะนาล็อกและการปรับแบบดิจิตอลร่วมกัน
การสอบเทียบ
โดยการป้อนค่าตัวเลข
โดยใช้โหลดจริง
แสดง
-1999 ถึง 1999 (ใส่จุดทศนิยมไว้ที่ใดก็ได้)
ความสูงของตัวอักษร 15.24 มม. LED สีแดง
ความเร็วในการสุ่มตัวอย่าง
4 ครั้ง/วินาที
ความไม่เชิงเส้น
ภายใน ±(0.03% FS + 1 หลัก)
ความเสถียร
จุดศูนย์: ±0.5 μV RTI / ºC
ความไว: ±0.0025% / ºC
ตัวเปรียบเทียบขีดจำกัดสูง/ต่ำ
จุดตั้งค่า: 2 (ขีดจำกัดสูง ขีดจำกัดต่ำ)
ช่วงการตั้งค่า: -1999 ถึง 1999 เอาต์พุตหน้า
สัมผัส: เอาต์พุตหน้าสัมผัสรีเลย์ (วงจรถ่ายโอน 1 วงจรสำหรับแต่ละจุด)
ความจุหน้าสัมผัส: 250 VAC, 0.5 A (โหลดตัวต้านทาน)
ตัวกรองอนาล็อก
ความถี่ตัด: 1 Hz
ปรับให้เรียบ
เวลาเฉลี่ยเคลื่อนที่: 2, 4, 8 และ 16
นาที มาตราส่วน: 1, 2, 5, 10, 20, 50 และ 100
ค่าตอบแทนเป็นศูนย์
การชดเชยศูนย์แบบดิจิตอล: เป็น
ไปได้ด้วยสัญญาณแรงดันไฟฟ้าภายนอก (10 ถึง 30 VDC)
การชดเชยศูนย์อัตโนมัติ: การ
บ่งชี้จะกลายเป็นศูนย์เมื่อการอ่านอยู่ในช่วงการตั้งค่า 2 วินาทีขึ้นไป
การเพิ่มฟังก์ชัน
ช่วงการตั้งค่า: -1999 ถึง 1999
เอาต์พุตอนาล็อก (DA)
แรงดันไฟฟ้า: 0 ถึง 10 V (ความต้านทานโหลด 2 kΩ หรือมากกว่า)
สามารถปรับขนาดที่ต้องการได้
กระแสไฟ: 4 ถึง 20 mA (ความต้านทานโหลด 500 Ω หรือน้อยกว่า)
สอดคล้องกับแรงดันเอาต์พุต 0 ถึง 10 V
ทนทานต่อแรงดันระหว่างเอาต์พุตและเคส:
500 VAC หนึ่งนาที
เอาต์พุต BCD
โหมดเอาต์พุต: Isolated open collector (NPN)
เลือกตรรกะเอาต์พุต BCD ได้
กำลังขับ: 30 VDC, สูงสุด 20 mA
สัญญาณเอาต์พุต:
ค่า BCD 5 หลัก
เครื่องหมายลบ
OVER
Print command (EOC)
ขั้วต่อ: 57-40360 (DDK) หรือเทียบเท่า
ตรวจสอบฟังก์ชัน
ตรวจสอบท รานสดิวเซอร์ ตรวจสอบ
ตนเอง
บอร์ดเทอร์มินัลอินพุต
บอร์ดสกรู M3
(ขั้วต่อแบบหนีบที่ใช้บังคับ 1.25-3A และ 1.25-3B หรือเทียบเท่า)
อุณหภูมิในการทำงาน
-10 ถึง 50°C
ความชื้นในการทำงาน
20 ถึง 85% (ไม่กลั่นตัว)
พาวเวอร์ซัพพลาย
100 ถึง 127 VAC หรือ 220 ถึง 240 AC, 20 VA หรือน้อยกว่า
ขนาด
96 W × 96 H ×139 D มม. (ไม่รวมส่วนที่ยื่นออกมา)
น้ำหนัก
ประมาณ 1.3 กก.
ขนาดแผงตัด
92 × 92 มม.
อุปกรณ์มาตรฐาน
สายไฟ AC P-23 (สำหรับ 100 VAC)
คู่มือการใช้
งาน ซีลยูนิต
อุปกรณ์เสริม
สายไฟ AC P-28 (สำหรับ 200 VAC)
สายเคเบิลอินพุต U-33 (50 ซม.)
สายเคเบิลอินพุต U-34 (1 ม.)
สายเคเบิลอินพุต U-35 (2 ม.)
สายเคเบิลอินพุต U-36 (5 ม.)
ขั้วต่อเอาต์พุต BCD BCD-CONNE
(57-30360 (DDK) หรือเทียบเท่า)
